《2025年能力素养与学力提升九年级物理上册苏科版》

12. 如图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的锡箔纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来。这是由于电池发生了短路，将大量电能转化为内能。老师还强调，在进行电学实验时，禁止（选填“可以”或“禁止”）将电源两极直接用导线连接。

答案： 短路　内　禁止

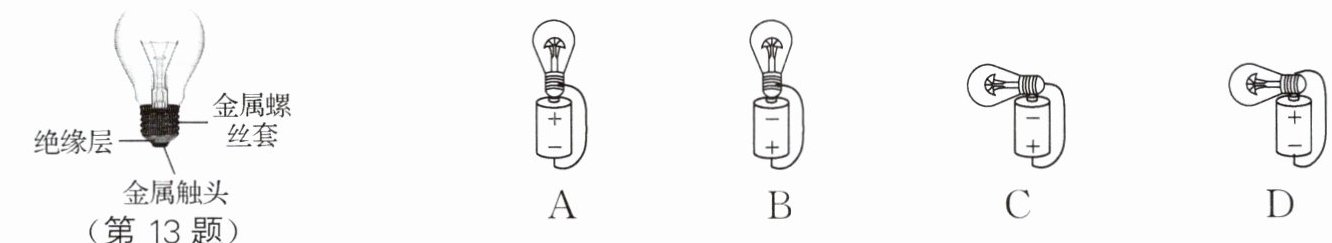

13. 实验室有一批使用过的小灯泡（其中有一些小灯泡已经损坏），如图是它的内部结构，灯丝两端分别与金属螺丝套和金属触头相接，老师让同学们用新电池快速查找坏灯泡，下列哪个图的连接不能查出坏灯泡（D）

A.
B.
C.
D.

答案： D

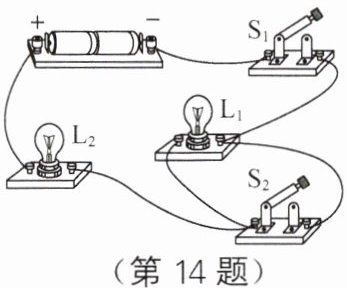

14. 如图所示，先闭合开关S₁，电灯L₁、L₂都能发光。再闭合开关S₂，观察到两灯的发光情况是（D）

A.L₁、L₂都变亮
B.L₁变亮、L₂不亮
C.L₁、L₂都变暗
D.L₁不亮、L₂变亮

答案： D

15. 如图所示为一种倾斜监测报警装置的简易电路图，电路中的传感器是一个用玻璃壳密封的内部装有可自由滚动的金属小球与电极的装置，当倾斜监测报警装置向特定方向倾斜时，电铃便会报警，下列说法正确的是（C）
A.传感器是一个用电器
B.传感器内的金属小球可换为橡胶小球
C.当报警装置向右倾斜时，电路变为通路
D.电铃响起时，电路中的电流为顺时针方向

答案： C

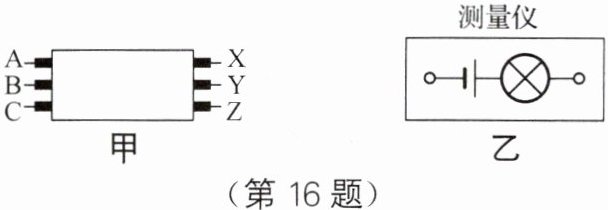

16. 如图甲所示，某高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小刚将B、C连在一起时，小宇将“测量仪”连在X、Y两端，灯泡发光；小刚将A、B连在一起时，小宇将“测量仪”连接在X、Z两端，灯泡发光。下列判断正确的是（B）

A.A和Y是同一根电线，B和Z是同一根电线
B.A和Z是同一根电线，B和X是同一根电线
C.B和Z是同一根电线，C和Y是同一根电线
D.B和Y是同一根电线，C和Z是同一根电线

答案： B
