《2025年能力素养与学力提升九年级物理上册苏科版》

6. 小聪同学对身边的一些电路工作情况进行观察分析得出以下判断,其中不正确的是 (B)
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的

答案： B

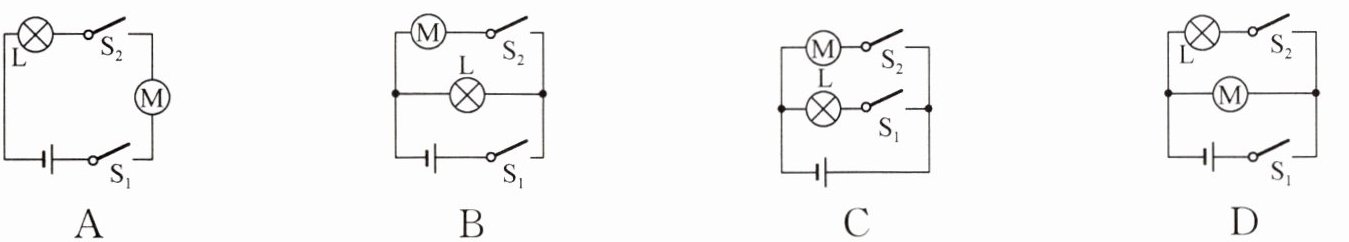

7. 某校科创小组为“共享助力车”的安全头盔设计以下方案：扫码成功后开关$S_1$闭合,指示灯L亮；从车头取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机通电工作；扫码且戴头盔才能骑行。下列电路符合以上设计要求的是 (B)

答案： B

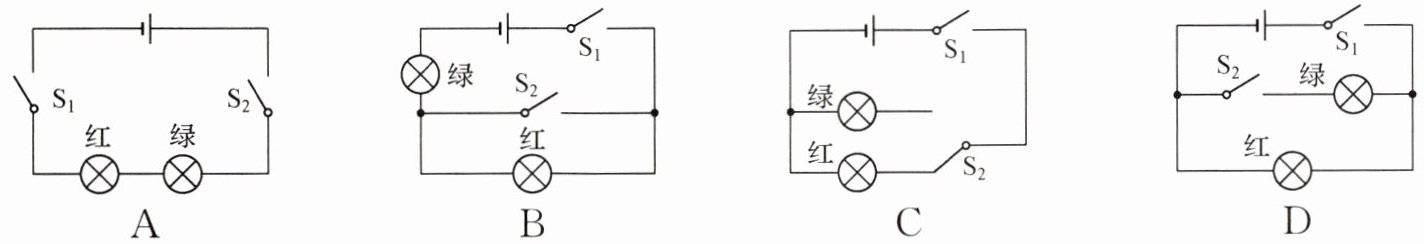

8. 下列电路中,符合直行方向交通信号灯(只考虑红灯和绿灯)模拟设计的是 (C)

答案： C

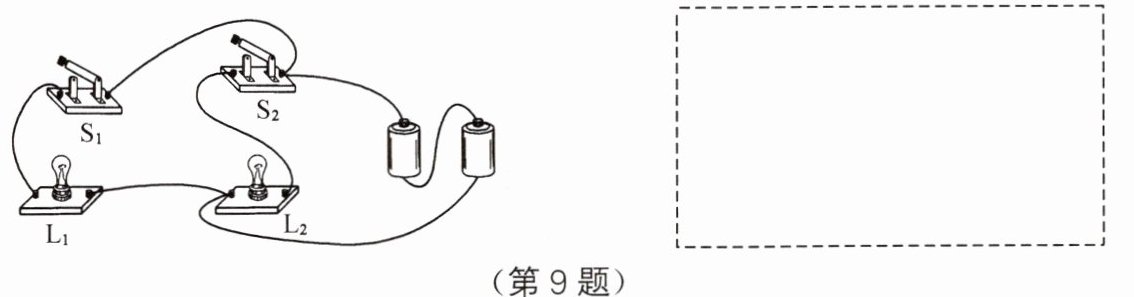

9. 按如图所示的电路,在虚线框内画出相应的电路图。

答案：
如图所示
　　　　　　　　　　

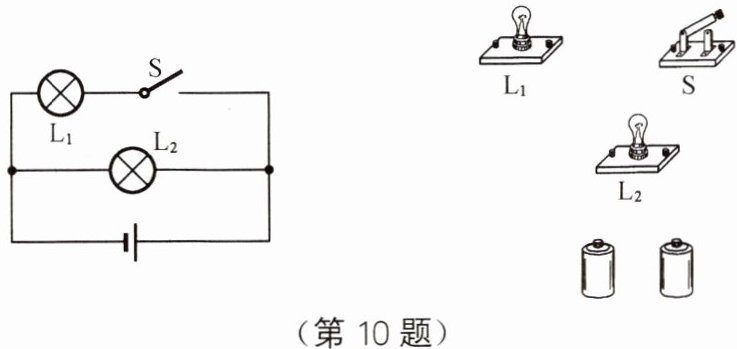

10. 根据电路图连接实物图,并在实物图上标出电路中的电流方向。

答案：
如图所示
