《2025年能力素养与学力提升九年级物理上册苏科版》

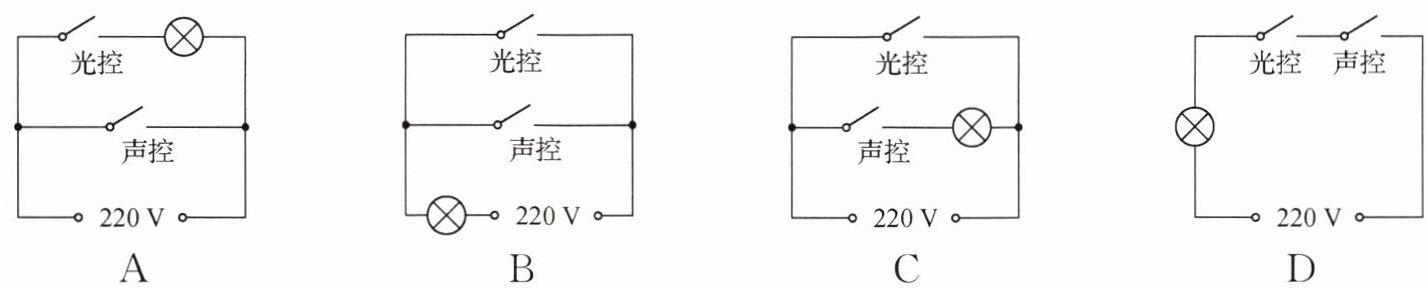

9. 某同学设计一个楼道照明“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合,无人走过没有声音时,自动断开)来控制灯泡。下列符合要求的电路图是(D)

答案： D

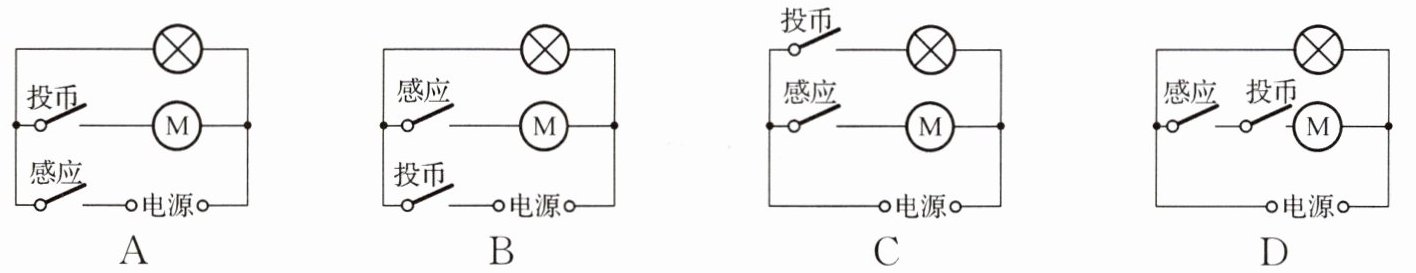

10. 某款“抓娃娃”机通过投币接通电源后,娃娃机内彩灯发光,接着用手接触“感应”开关接通电动机才能抓取“娃娃”,不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是(B)

答案： B

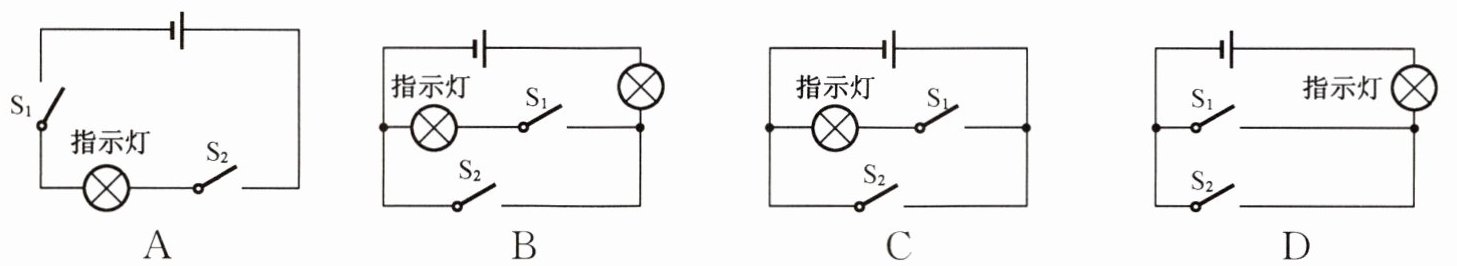

11. 为保证司乘人员的安全,轿车上设有安全带未系提示系统。当乘客坐在座椅上时,座椅下的开关 $ S_1 $ 闭合,若未系安全带,则开关 $ S_2 $ 断开,仪表上的指示灯亮起；若系上安全带,则开关 $ S_2 $ 闭合,指示灯熄灭。下列电路设计比较合理的是(B)

答案： B

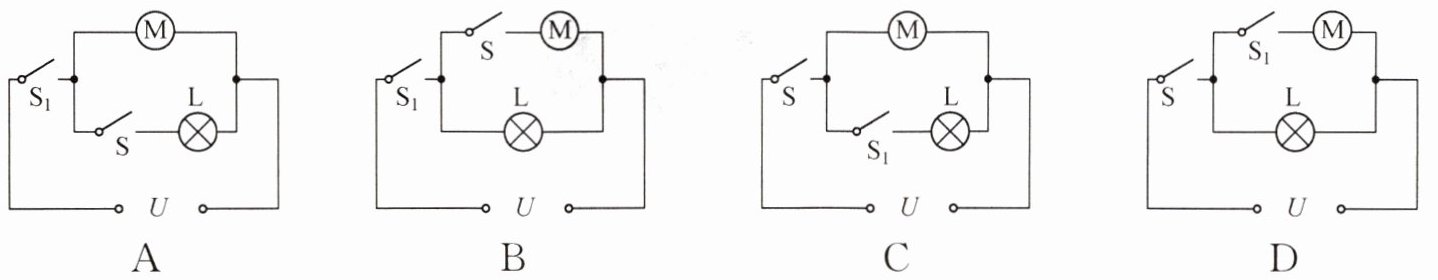

12. 使用电风扇时,有时候因为忘记断开风扇开关 $ S $ 而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关 $ S_1 $ 和指示灯 $ L $。加装后,若 $ S $ 断开,指示灯和风扇都不工作；当 $ S $ 闭合时,$ L $ 工作,此时当红外感应装置感应到有人时,$ S_1 $ 才闭合,风扇工作。小宁设计的电路图可能是(D)

答案： D
