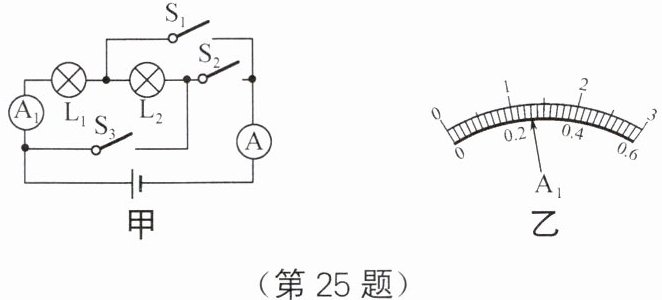

25. 在如图甲所示的电路中,电源电压恒为3V。问：
(1)只闭合开关$S_2,$电流表A的示数为0.4A,通过$L_1$和$L_2$的电流分别是多少？
(2)当开关$S_1$和$S_3$闭合$,S_2$断开时,灯泡$L_1$和$L_2$两端的电压分别是多少？
(3)当开关$S_1$和$S_3$闭合$,S_2$断开时,若电流表A的示数为0.6A,电流表$A_1$的示数如图乙,则过$L_1$和$L_2$的电流分别是多少？
(1)只闭合开关$S_2,$电流表A的示数为0.4A,通过$L_1$和$L_2$的电流分别是多少？
(2)当开关$S_1$和$S_3$闭合$,S_2$断开时,灯泡$L_1$和$L_2$两端的电压分别是多少？
(3)当开关$S_1$和$S_3$闭合$,S_2$断开时,若电流表A的示数为0.6A,电流表$A_1$的示数如图乙,则过$L_1$和$L_2$的电流分别是多少？
答案：
（1）通过L₁和L₂的电流都为0.4 A （2）灯泡L₁和L₂两端的电压都为3 V （3）通过L₁的电流为0.26 A,通过L₂的电流为0.34 A
