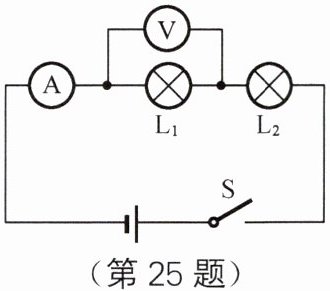

25. 如图所示,当开关闭合后两灯均不亮,电流表无示数,电压表示数等于电源电压,则电路发生的故障是(C)

A.电源接线接触不良
B.电流表损坏,断路,其他元件完好
C.灯$L_{1}$发生灯丝烧断
D.灯$L_{2}$发生短路,其他元件完好

答案： C

26. 如图所示的电路中,圆圈表示电流表或电压表,各个元件均完好,闭合开关$S$,下列说法正确的是(A)

A.若①③为同种电表,②为另一种电表,则两灯均发光
B.若③为电压表,①②为电流表,则两灯均发光
C.若两灯串联,则②为电流表,①③均为电压表,且①③示数相等
D.若②为电压表,①③均为电流表,则①的示数可能比③的示数小

答案： A

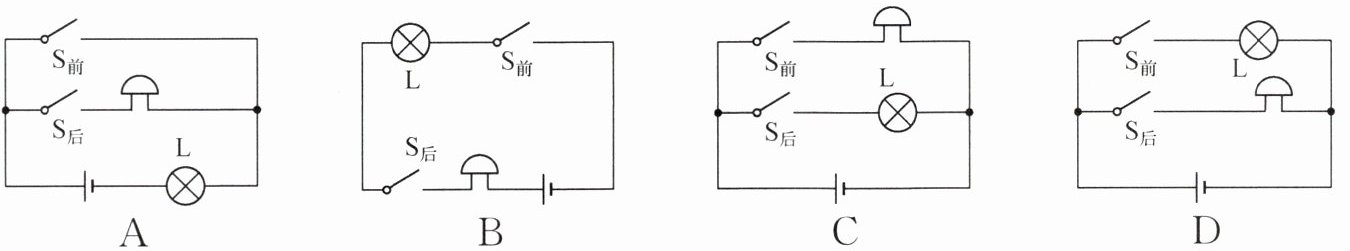

27. 物流仓库值班室,当前门来人时灯亮,后门来人时电铃响。下列电路设计符合要求的是(D)

答案： D

28. 如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)

A.$L_{1}$短路
B.$L_{2}$短路
C.$L_{1}$开路
D.$L_{2}$开路

答案： A

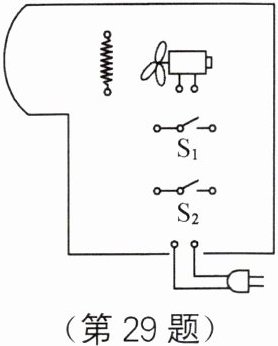

29. 如图所示是一个理发用电吹风的实物简图,其中当开关$S_{1}$闭合时,电吹风吹冷风,只有电动机工作,电热器(电阻)不工作；当$S_{2}$也同时合上时,电吹风吹热风,此时电动机工作,电热器也工作。请用笔画线代替导线把未画好的部分图补充完整。

答案：
如图所示
