《2025年能力素养与学力提升九年级物理上册苏科版》

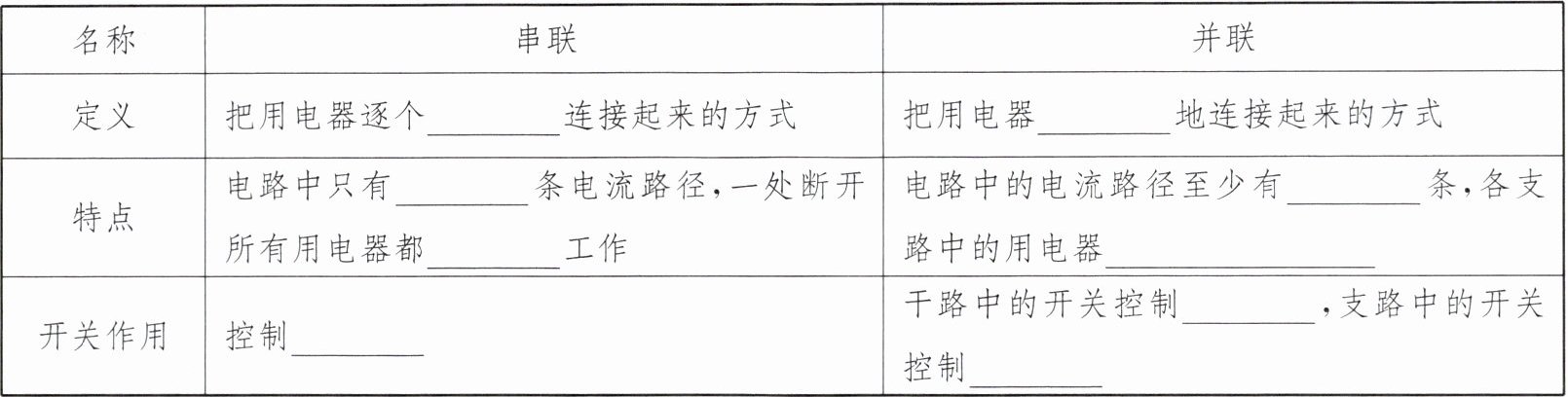

串联电路和并联电路的工作特点。

|名称|串联|并联|
|定义|把用电器逐个顺次连接起来的方式|把用电器并列地连接起来的方式|
|特点|电路中只有一条电流路径,一处断开所有用电器都停止工作|电路中的电流路径至少有两条,各支路中的用电器相互独立，互不影响|
|开关作用|控制整个电路|干路中的开关控制整个电路,支路中的开关控制所在支路|

答案： 顺次　并列　一　停止　两　相互独立，互不影响　整个电路　整个电路　所在支路

1. 小明发现,打开电冰箱冷藏室门时,冰箱内的照明灯就发光,此时冰箱门相当于一个开关；小明还发现,电冰箱偶尔会“嗡嗡”响,他了解到这是压缩机在工作,并且与冰箱门的开闭没有关系,由此判断照明灯和压缩机是并联(选填“串联”或“并联”)的。

答案： 开关　并联

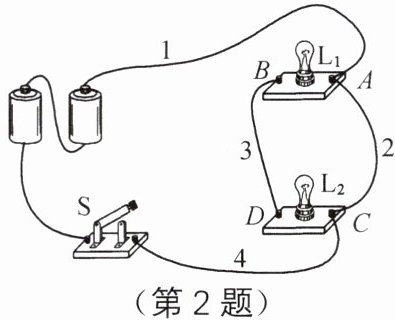

2. 如图所示,当开关S闭合时,将出现短路现象。要使灯泡$L_1、$$L_2$串联,只要拆去导线2；要使灯泡$L_1、$$L_2$并联,则应将导线4接C接线柱的一端改接D接线柱(或将导线1接A接线柱的一端改接B)。

答案： 短路　2　将导线4接C接线柱的一端改接D接线柱(或将导线1接A接线柱的一端改接B)

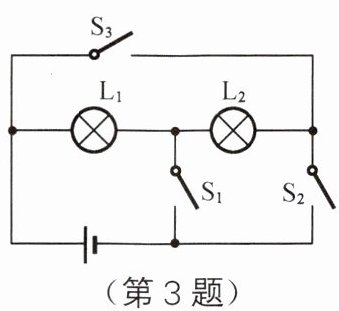

3. 如图所示,要使两灯串联,应闭合开关S₂；要使两灯并联,应闭合开关S₁和S₃；为避免电源被短路,不能同时闭合开关S₂和S₃。

答案： S₂　S₁和S₃　S₂和S₃

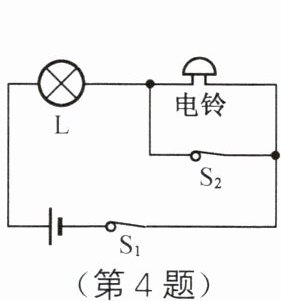

4. 小明在做实验时连接如图所示的电路,闭合开关$S_1$和$S_2$后,下列分析正确的是 (B)

A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响

答案： B

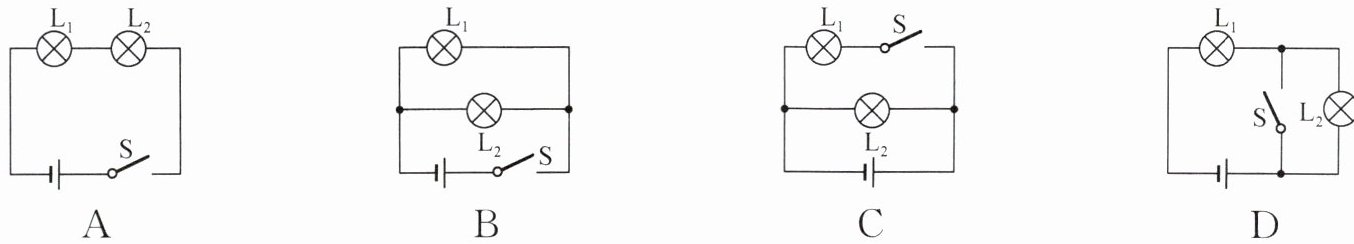

5. 小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均亮,拧下其中一只灯泡,另一只灯泡仍亮,则符合要求的电路是 (B)

答案： B
