《2025年能力素养与学力提升九年级物理上册苏科版》

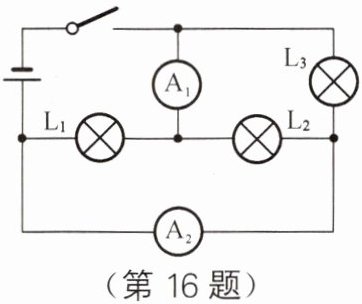

16. 如图所示的电路中，下列说法正确的是（C）

A.${L}_{1}$、${L}_{2}$、${L}_{3}$串联
B.${L}_{2}$、${L}_{3}$并联，再与${L}_{1}$串联
C.电流表${A}_{2}$测通过${L}_{2}$、${L}_{3}$的电流
D.电流表${A}_{1}$测通过${L}_{1}$的电流

答案： C

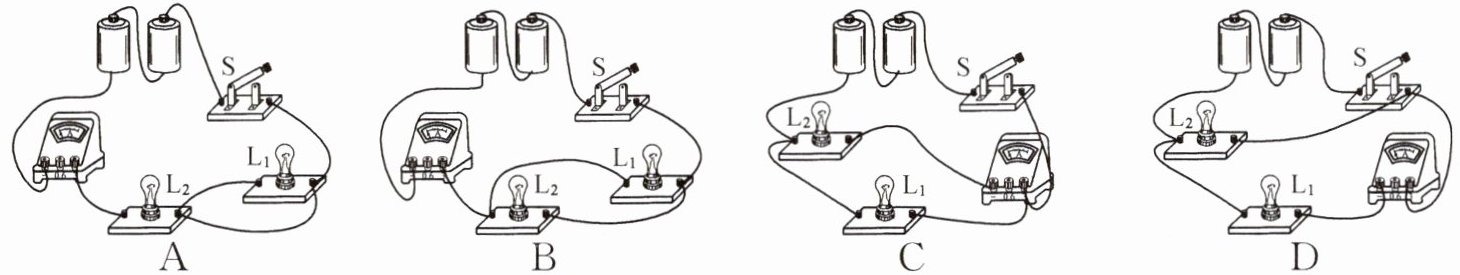

17. 在如图所示的电路中，能用电流表测出灯${L}_{2}$中电流的是（C）

答案： C

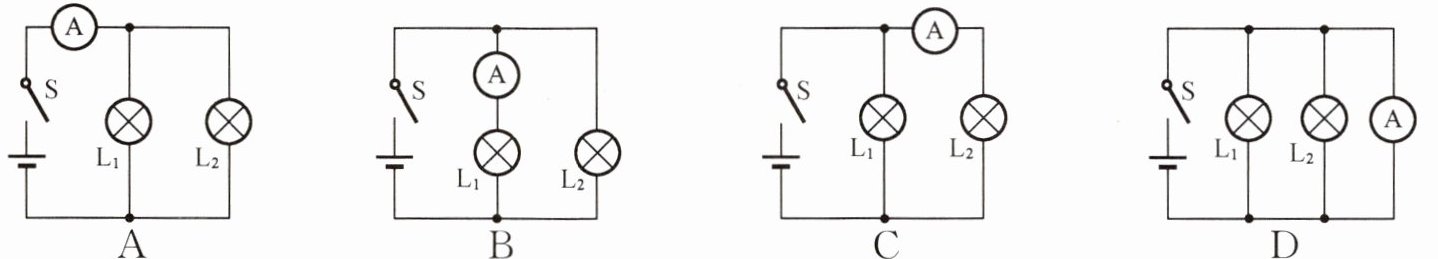

18. 下列四个电路中，电流表能测量通过灯${L}_{1}$的电流的是（D）

答案： D

19. 按要求完成电路图。

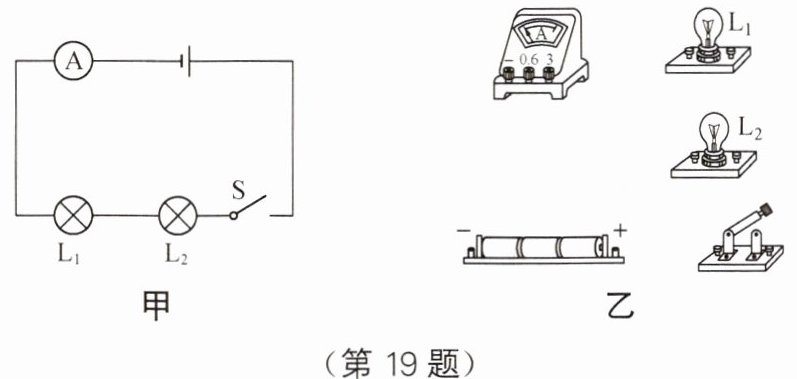

（1）图甲为测量通过小灯泡${L}_{1}$电流的电路图，试在图乙中画出对应的实物接线图。（电流表选用$0\sim 0.6\mathrm{A}$的量程）

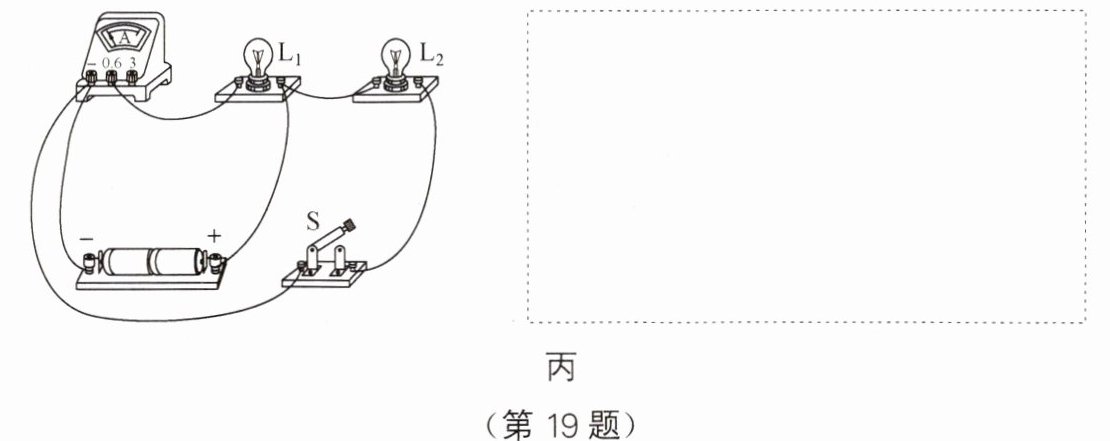

（2）根据实物连接图，在虚线框中画出与它对应的电路图。

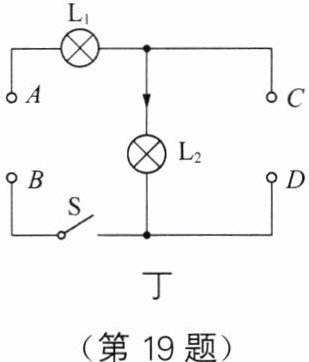

（3）如图丁所示，根据电路图中所标出的电流方向，在图中的$AB$和$CD$间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

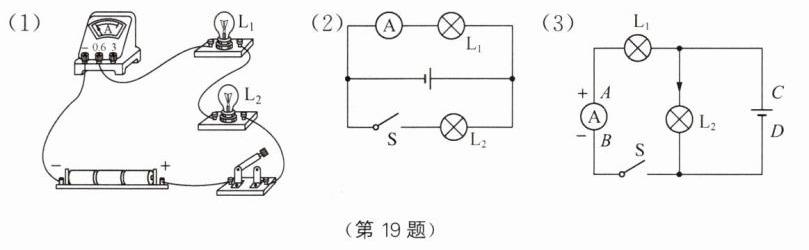

答案：
如图所示
