《2025年能力素养与学力提升九年级物理上册苏科版》

20. 如图所示,$V_{1}$测量$L_1$两端的电压；$V_{2}$测量$L_2$两端的电压；$V_{3}$测量$L_1$和$L_2$(或电源)两端的电压。其中电压表$V_{1}$、$V_{2}和V_{3}的示数分别为U_{1}$、$U_{2}和U_{3}$,则三个电压表的示数之间存在的关系式是$U_3=U_1+U_2$。

答案： $L_1$ $L_2$ $L_1$和$L_2$(或电源)　$U_3=U_1+U_2$

21. 电路中开关状态如图所示,要使灯泡$L_{1}和L_{2}$并联,先闭合开关$S$,再闭合开关$S_1$和$S_3$；若同时闭合开关$S_{2}和S_{3}$,可以工作的灯是$L_1$；若将$S_{1}$、$S_{2}和S_{3}$全部换成实验室中常用的电流表或电压表且使两灯并联,则$S_{2}$处应为电压表,三个电表中若两个相同的电表指针偏转角度相同,则通过$L_{1}和L_{2}$的电流之比是4∶1。

答案： $S_1$和$S_3$　$L_1$　电压　4∶1

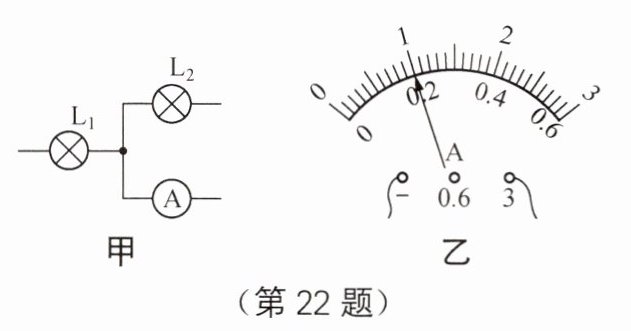

22. 如图甲所示是电路图中的一部分,已知流经灯泡$L_{1}的电流为0.6\ A$,流经$L_{2}的电流为0.4\ A$,电流表的示数如图乙所示,则下列判断正确的是(C)

A.电流表的示数为$0.2\ A$
B.灯泡$L_{1}$在干路上
C.灯泡$L_{1}和灯泡L_{2}$并联
D.如果将灯泡$L_{1}$拧下来,$L_{2}$将熄灭

答案： C

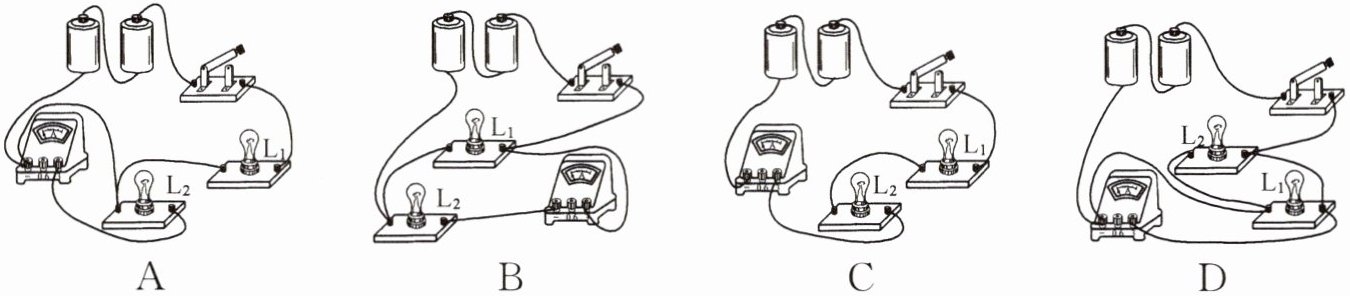

23. 在如图所示的电路中,哪种接法会烧坏电流表(D)

答案： D

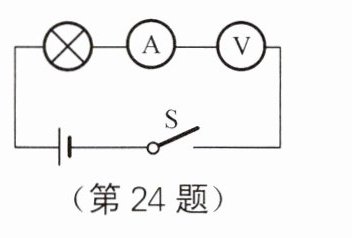

24. 将全新的$2$节干电池、开关、完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关闭合后,会出现(A)

A.电流表示数约为$0\ A$,电压表示数约为$3\ V$
B.小灯泡发光较暗
C.电流表示数约为$0\ A$,电压表示数约为$0\ V$
D.电流表可能被烧坏

答案： A
