《2025年能力素养与学力提升九年级物理上册苏科版》

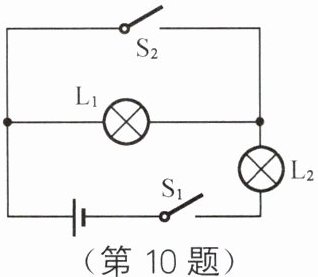

10. 在如图所示的电路中,当开关 $ S_1 $、$ S_2 $ 都闭合时,亮着的灯是L₂；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,亮着的灯是L₁和L₂。

答案： L₂；L₁和L₂

11. 如图所示,汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。

答案： 并联；开关

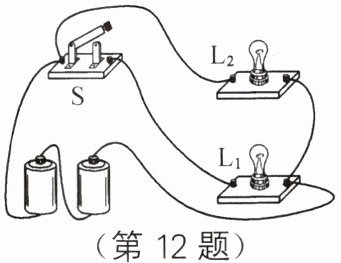

12. 如图所示,闭合开关 $ S $,电灯 $ L_1 $ 与 $ L_2 $ 的连接方式是并联；断开开关 $ S $,会发生的现象是L₁不亮,L₂亮；电路连接的不妥之处是S不能控制L₂。

答案： 并；L₁不亮,L₂亮；S不能控制L₂

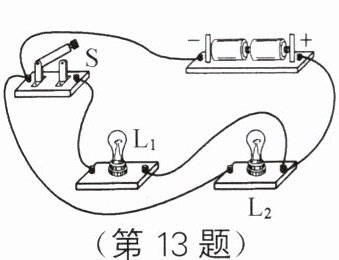

13. 如图所示的实物连接,灯 $ L_1 $ 和 $ L_2 $ 是并联的,开关 $ S $ 在支(选填“干”或“支”)路上,控制灯L₁(选填“$ L_1 $”或“$ L_2 $”)。

答案： 并；支；L₁

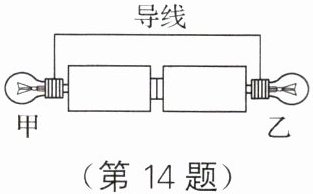

14. 小明采用如图所示的方法将甲、乙两个完好的灯泡连接在电源上,关于两灯泡的连接情况,下列说法正确的是(A)

A.甲、乙两个灯泡串联,都发光
B.甲、乙两个灯泡并联,都发光
C.甲、乙两个灯泡串联,都不发光
D.甲、乙两个灯泡并联,都不发光

答案： A

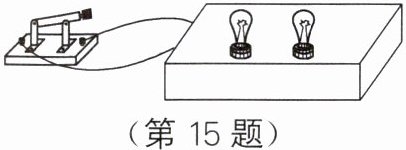

15. 如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

16. 晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是(D)
A.前灯短路、后灯串联
B.前灯短路、后灯并联
C.前灯断路、后灯串联
D.前灯断路、后灯并联

答案： D

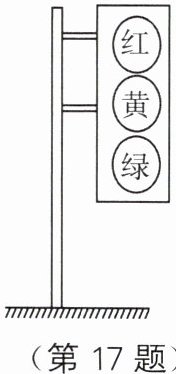

17. 如图所示为路口交通指示灯的示意图。指示灯通过不同颜色灯光的变化指挥车辆和行人的交通行为,据你对交通指示灯的了解,可以推断(C)

A.红灯、黄灯、绿灯是串联的
B.红灯与黄灯并联后再与绿灯串联
C.红灯、黄灯、绿灯是并联的
D.绿灯与黄灯并联后再与红灯串联

答案： C
