《2025年能力素养与学力提升九年级物理上册苏科版》

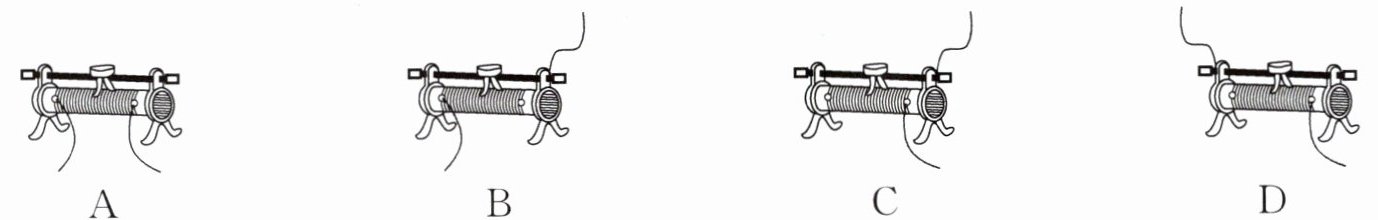

6. 如图所示的四种接法中,滑片向右移动,滑动变阻器接入电路中的电阻变大的是(B)

答案： B

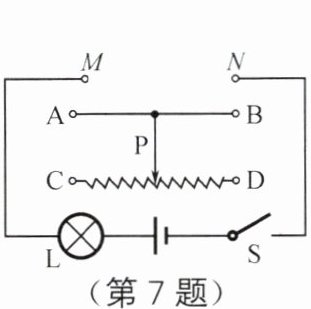

7. 在如图所示的电路图中,用滑动变阻器调节灯的亮度。若要求滑片P向右滑动时灯逐渐变亮,则下列接法正确的是(D)

A.M接A,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D

答案： D

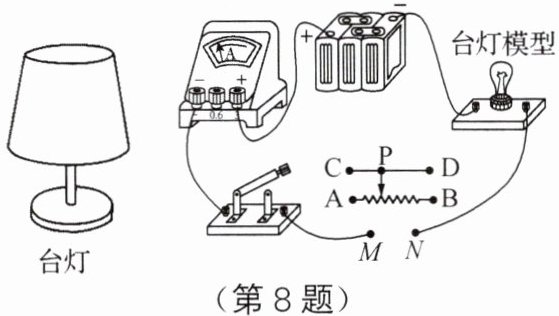

8. 如图所示是小明同学设计的台灯模型。闭合开关后,发现移动滑动变阻器的滑片P,灯泡亮度不变且亮度很暗,则可能的原因是(C)

A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D

答案： C

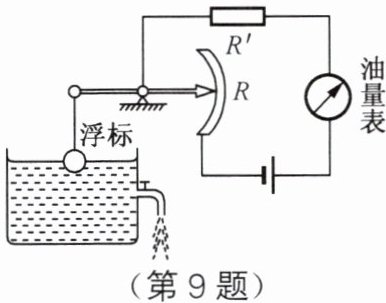

9. 如图所示是一种自动测定油箱内油面高度的装置。
(1)图中R相当于电学中的什么元件？滑动变阻器。
(2)油量表是用电流表改装的。
(3)当油箱中的浮标向上运动时,R接入电路中的电阻值将减小,对电流的阻碍作用将减小,此时电路中的电流将增大。(均选填“增大”或“减小”)

答案：
(1)滑动变阻器　
(2)电流　
(3)减小　减小　增大

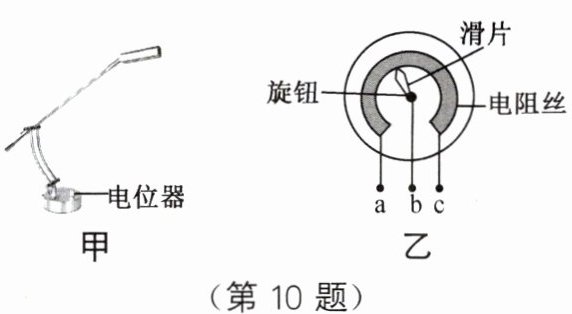

10. 如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将b和c(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用镍铬合金丝(选填“铜丝”或“镍铬合金丝”)。

答案： b和c　镍铬合金丝

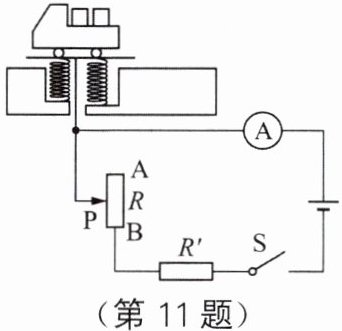

11. 如图所示为大型电子地磅的电路图,当称重物时,滑片P在压力作用下向B(选填“A”或“B”)端滑动,变阻器连入电路的电阻变小,电流表的示数变大(后两空均选填“变大”“变小”或“不变”)。这样把与电流对应的质量刻在电流表的刻度盘上,就可以读出被称重物的质量。

答案： B　变小　变大
