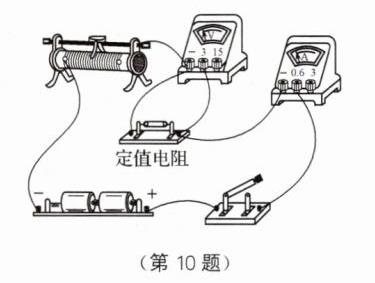

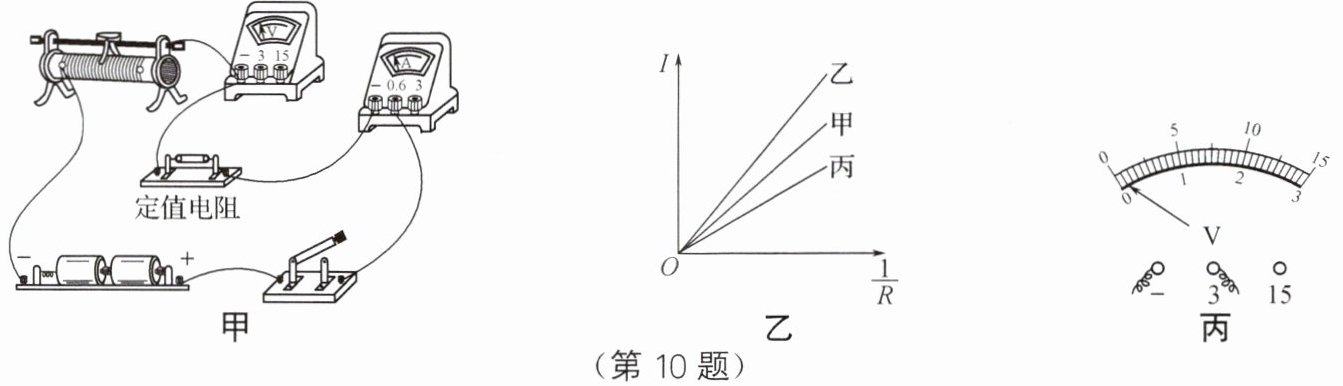

10. 小明用图甲电路“探究电压一定时,电流与电阻的关系”。

(1) 用笔画线代替导线将图甲中的电压表正确接入电路。
如图所示
(2) 开关闭合前,滑动变阻器的滑片应置于最右(选填“左”或“右”)端。
(3) 闭合开关,小明发现无论怎样调节滑动变阻器,电流表指针不偏转,电压表指针有明显偏转且保持不变,已知导线及各接线柱连接完好,则电路中定值电阻出现了断路故障,故障排除后,移动滑片,使电压表示数为 $2 V$,记录电流表示数,多次更换定值电阻重复实验,得到电流 $I$ 与定值电阻 $R$ 的倒数关系如图乙中图线甲所示,从而得出结论。
(4) 实验结束后,小明应先断开开关,再拆除电源两端的导线,在整理器材时,他突然发现电压表指针位置如图丙所示。
① 小明遗漏的实验操作是电压表调零。
② 小华通过正确实验操作也进行了上述实验,小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论,你认为其原因是实验时定值电阻两端电压仍保持为定值。
③ 小明按正确操作重新进行实验,你认为他得到的电流 $I$ 与定值电阻 $R$ 的倒数关系应为图乙中的图线乙(选填“甲”“乙”或“丙”)。

答案：

(1)如图所示

(2)右　
(3)定值电阻　断路　
(4)电源　①电压表调零　②实验时定值电阻两端电压仍保持为定值　③乙
