20. 某电流表有两个量程，只知道大量程是$0\sim 9\mathrm{A}$，小量程刻度值未标明。王强为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲所示，再改用小量程测同一电流，指针指在图乙的位置。

（1）他测得的电流值是1.5$\mathrm{A}$。
（2）在下表中填写与大量程数字相对应的小量程的数字。
|大量程/$\mathrm{A}$|$0$|$3$|$6$|$9$|
|----|----|----|----|----|
|小量程/$\mathrm{A}$|$0$|1|2|3|

答案：
(1)1.5　
(2)1　2　3

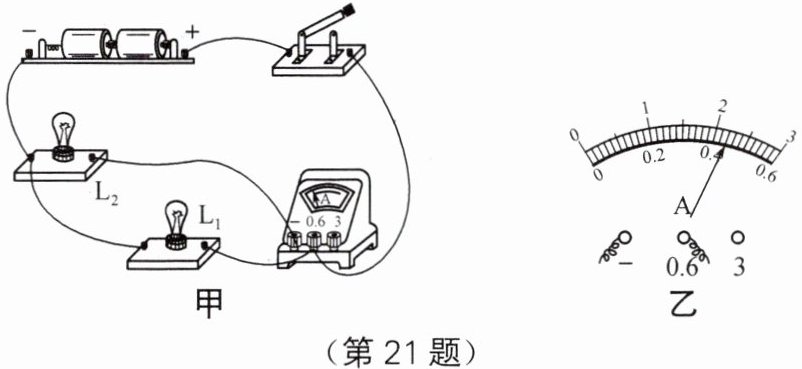

21. 在进行电流表测电流的实验中：

（1）连接电路时由于不知电流大小，电流表量程应首先选用______（选填“大”或“小”）量程。
（2）若某同学连接的电路如图甲所示，则电流表测的是灯______的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是______$\mathrm{A}$。
（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是______。（填字母）
A. 电流表被短路
B. 开关处接触不良
C. 电源供电不足
（4）只要改动一根导线就可以测总电流，请在图中用“$×$”号指出需改动的导线，并用笔画线，在图中作出改动。

答案：

(1)大　
(2)$L_{2}$ 0.44　
(3)A　
(4)如图所示
