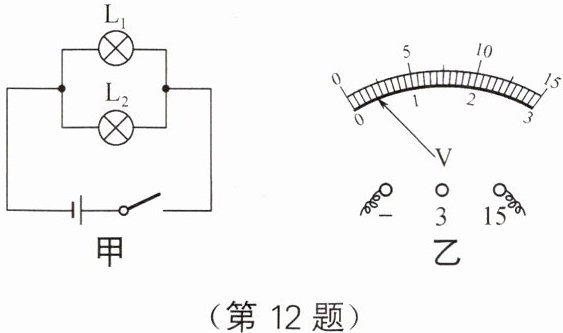

12. 在“探究并联电路中的电压关系”实验中,实验电路如图甲所示。

(1)为了使探究得出的结论具有普遍意义$,L_1、$$L_2$应该选择规格不相同的小灯泡。
(2)如果将电压表并联接在$L_1$两端,闭合开关,电压表示数如图乙所示,那么接下来的操作是：断开开关,A。
A. 将接“15”V接线柱的导线,改接到“3”V的接线柱
B. 将电压表的正负接线柱反接

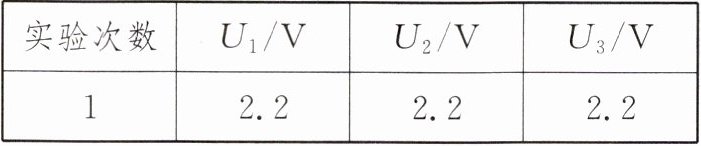

(3)如表是同学正确操作后实验中记录下的数据,请你指出同学在实验中存在的问题：做一组实验,具有偶然性；修正方案后继续实验,并归纳得出并联电路中电压的关系：U₁=U₂=U₃。
|实验次数|$U_1/V$|$U_2/V$|$U_3/V$|
|1|2.2|2.2|2.2|

答案： （1）不相同 （2）A （3）做一组实验,具有偶然性 U₁=U₂=U₃

13. 为了保护同学们的视力,我市很多学校教室里的日光灯更换成为LED护眼灯,教室里的12盏护眼灯的连接方式是并联。如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会变大(选填“变大”“变小”或“不变”)。

答案： 并 变大

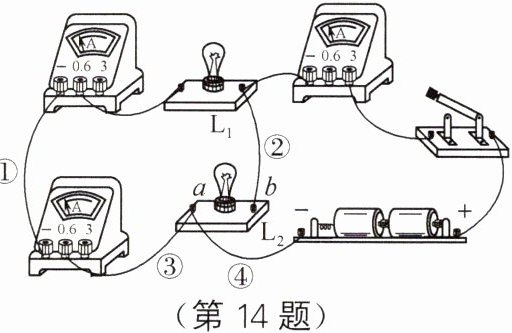

14. 小明用三个电流表和两个灯泡做实验,检验并联电路中干路电流是否等于各支路电流之和。连接的电路图如图所示,其中一根线接错了,错误的是线______(选填“①”“②”“③”或“④”)；更正之后开始实验：两灯都发光,经过灯$L_2$的电流方向是______(选填“a→b”或“b→a”)；实验中$L_1$灯丝突然断了不发光,则$L_2______($选填“能”或“不能”)发光。

答案： ④ b→a 能
