《2025年能力素养与学力提升九年级物理上册苏科版》

1. 滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的,它接入电路中电路符号是______。
2. 滑动变阻器的作用是改变电路中的电流,应将它串联接入电路,使用滑动变阻器时正确的接线方式是一上一下接线柱接入电路。
3. 为了保护电路,在电路接通前,滑动变阻器的滑片应位于阻值最大处。
4. 某滑动变阻器上标有“15Ω 1A”字样,15Ω表示最大阻值是15Ω,1A表示允许通过的最大电流为1A。
5. 常见的变阻器有滑动变阻器、电阻箱、电位器。滑动变阻器使用的优点是可以连续改变电阻,缺点是不能准确读出电阻的数值。

答案：
1.接入电路中电阻线的长度　
2.改变电路中的电流　串　一上一下接线柱接入电路　
3.保护电路　阻值最大　
4.最大阻值是15Ω　允许通过的最大电流为1A　
5.电阻箱　可以连续改变电阻　不能准确读出电阻的数值

1. 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。某滑动变阻器上标有“200Ω 1A”字样,其中200Ω指的是最大阻值为200Ω,1A指的是允许通过的最大电流为1A。

答案： 长度　最大阻值为200Ω　允许通过的最大电流为1A

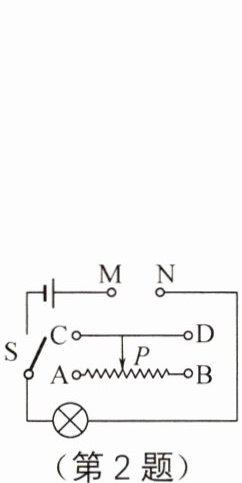

2. 如图所示,若要使滑动变阻器的滑片P向左端滑动时,小灯泡变亮,那么可以将滑动变阻器的C接线柱与A接线柱接在电路的M、N两端。闭合开关前,滑片P应位于B(选填“A”或“B”)端。

答案： A　B

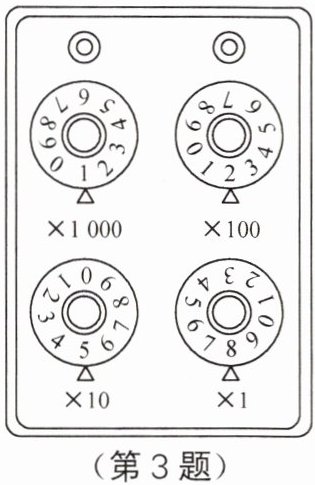

3. 如图所示的电阻箱的示数为1258Ω。此电阻箱的可调范围是0~9999Ω。

答案： 1258　0~9999Ω

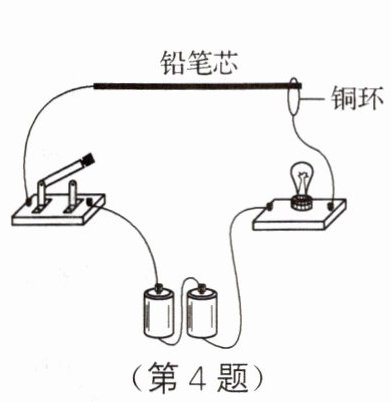

4. 如图所示,某同学用铅笔芯设计了一个简易调光灯电路。闭合开关,将铜环向左移动的过程中灯泡亮度会变亮(选填“变亮”或“变暗”)；该同学移动铜环的过程中,灯泡的亮度变化不明显,他可以通过更换更细(选填“粗”或“细”)的铅笔芯来改进。

答案： 变亮　细

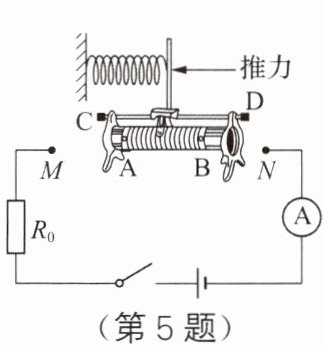

5. 如图所示是测量推力大小的部分电路,要求推力越大电流表示数越大,则电路中M、N两点应分别接滑动变阻器的A、C(或A、D)两个接线柱。电阻R₀是为了防止推力过大时电路发生短路现象。

答案： A、C(或A、D)　短路
