《2025年能力素养与学力提升九年级物理上册苏科版》

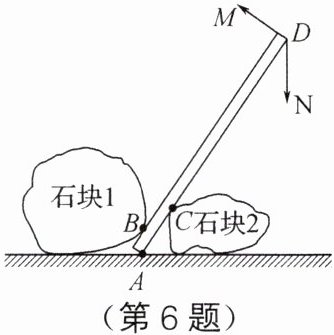

6. 小王把地面上的石块用撬棒撬起,可沿DM或DN两个方向用力,如图所示。若撬棒的支点在A点,则阻力作用点在B点,他是沿DM(选填“DM”或“DN”)方向用力的;若撬棒的支点在C点,则他是沿DN(选填“DM”或“DN”)方向用力的。

答案： B　DM　DN

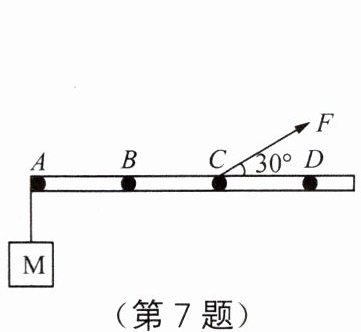

7. 如图所示为一轻质硬棒,在A点悬挂重物M,在C点作用一拉力F,使硬棒水平平衡,则硬棒的支点可能在(D)

A.A点
B.B点
C.C点
D.D点

答案： D

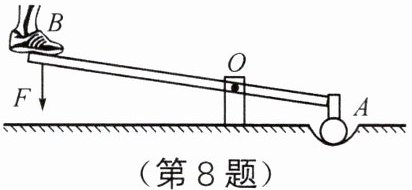

8. 过去农村用的舂米工具是一个杠杆,如图所示是它的结构示意图。O为固定转轴,在A端连接着石球,脚踏B端可以使石球升高,抬起脚,石球会落下打击稻谷。请在图中画出动力F的力臂和石球所受重力G的示意图。

答案：
如图所示

9. 如图所示,用绳子将电线杆竖起,请画出此时拉力F的力臂l。

答案：
如图所示

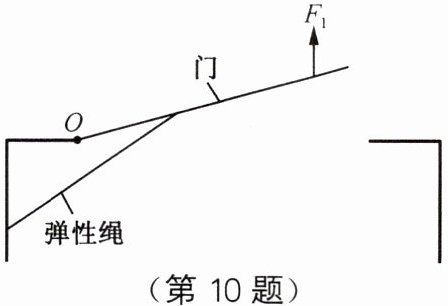

10. 如图所示,用力$ F_{1} $把门推开,弹性绳会被拉长,门处于静止状态。
(1)画出弹性绳对门的拉力$ F_{2} $的示意图。
(2)以O为支点,画出$ F_{1} $的力臂。

答案：
如图所示

11. 如图所示,用升降机将工人举高检修路灯,请画出横杆上另一力的示意图,并画出两力的力臂。

答案：
如图所示
