《2025年能力素养与学力提升九年级物理上册苏科版》

14. 如图所示,当开关 $ S_1 $、$ S_2 $ 闭合时,电压表的读数为 $ 6 \, V $,当开关 $ S_2 $ 闭合、$ S_1 $ 断开时,电压表的示数为 $ 2.4 \, V $,那么当 $ S_1 $ 和 $ S_2 $ 均断开时,小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为3.6$V$ 和2.4$V$。

答案： 3.6 2.4

15. 小平同学用如图所示的电路研究串联电路的特点,闭合开关后,发现灯 $ L_1 $ 较亮,灯 $ L_2 $ 较暗。他对这一现象的解释是电流从电源正极出发,经过灯 $ L_1 $、灯 $ L_2 $,电流逐渐变小,所以灯 $ L_1 $ 较亮,灯 $ L_2 $ 较暗。而小漾认为小平的解释是错误的,小漾接下来的操作：交换两个灯泡的位置，闭合开关观察灯泡的亮度；如果仍然会出现灯 L₁ 较亮，灯 L₂ 较暗的现象,说明小平的解释是错误的。(注：不添加器材)。

答案： 交换两个灯泡的位置，闭合开关观察灯泡的亮度　仍然会出现灯 L₁ 较亮，灯 L₂ 较暗的现象

16. 如图所示电路中,电源电压 $ U_{总} $ 不变,当开关 $ S $ 断开时,电压表$\textcircled{V_1}$的示数为 $ 5 \, V $,电压表$\textcircled{V_2}$的示数为 $ 8 \, V $；当开关 $ S $ 闭合时,电压表$\textcircled{V_1}$的示数为 $ 10 \, V $,电压表$\textcircled{V_2}$的示数为 $ 6 \, V $。则电源电压 $ U_{总} $ 为10$V$。当开关 $ S $ 闭合时,$ L_2 $ 两端的电压为4$V$；当开关 $ S $ 断开时,$ L_2 $ 两端的电压为2$V$。

答案： 10 4 2

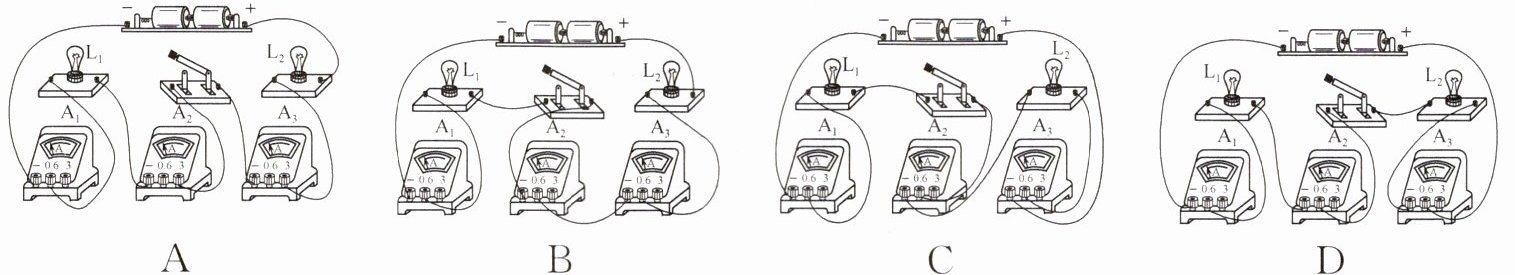

17. 在完成“探究串联电路中各处电流的关系”实验后,小明借来其他小组的电流表,同时测量三个位置的电流以验证探究结果。下列实物电路连接最合理的是(D)

答案： D

18. 如图所示的电路中,电源电压恒为 $ 6 \, V $,开关闭合后,两灯泡都发光,电压表的示数为 $ 2.4 \, V $,则(C)

A.灯泡 $ L_1 $ 两端的电压为 $ 2.4 \, V $
B.灯泡 $ L_2 $ 两端的电压为 $ 3.6 \, V $
C.灯泡 $ L_1 $ 和灯泡 $ L_2 $ 两端的电压之和为 $ 6 \, V $
D.当灯泡 $ L_2 $ 断路时,电压表的示数为零

答案： C

19. 某一部件外壳上三个电压表的示数分别为 $ U_1 $、$ U_2 $、$ U_3 $,三个电流表的示数分别为 $ I_1 $、$ I_2 $、$ I_3 $,它的内部结构如图所示,以下对各数据的分析正确的是(C)

A.$ U_1 = U_2 = U_3 $
B.$ I_1 = I_2 + I_3 $
C.$ U_1 + U_2 = U_3 $
D.$ I_3 = I_1 + I_2 $

答案： C

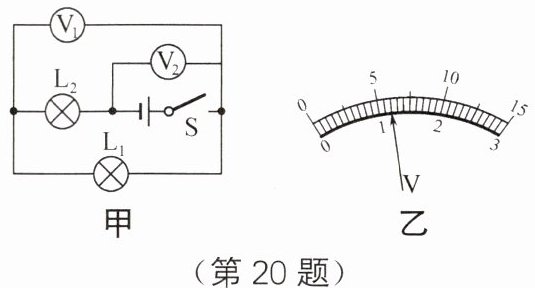

20. 小明按如图甲所示的电路进行实验,闭合开关后两灯都正常发光,两个电压表指针在表盘上所指的位置完全一样,如图乙所示,则下列说法正确的是(B)

A.灯 $ L_1 $ 两端的电压为 $ 4.8 \, V $
B.灯 $ L_2 $ 两端的电压为 $ 4.8 \, V $
C.灯 $ L_2 $ 两端的电压为 $ 1.2 \, V $
D.灯泡 $ L_1 $、$ L_2 $ 两端总电压为 $ 7.2 \, V $

答案： B
