《2025年世纪金榜金榜学案九年级物理全一册人教版》

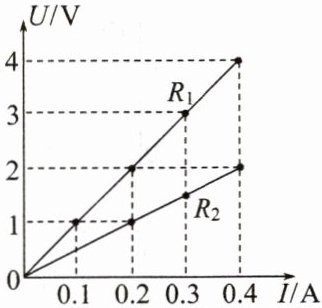

1.(2023·哈尔滨中考)如图所示是电阻$R_{1}$、$R_{2}$的电压—电流关系图像,下列说法正确的是 (B)

A.电阻$R_{1}$两端电压为4V时,通过$R_{1}$的电流是0.3A
B.电阻$R_{1}$、$R_{2}$串联,当电流为0.2A时,$R_{1}$、$R_{2}$两端总电压为3V
C.电阻$R_{1}$、$R_{2}$并联到2V的电压下,干路中的电流是0.3A
D.电阻$R_{1}和R_{2}的阻值之比是1:2$

答案： B

2.(2024秋·湖北质检)如图1所示的电路中,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器,电源电压保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图2所示,则电源电压和$R_{1}$的阻值分别为 (A)
A.3V,5Ω
B.2V,10Ω
C.3V,10Ω
D.2V,5Ω

答案： A

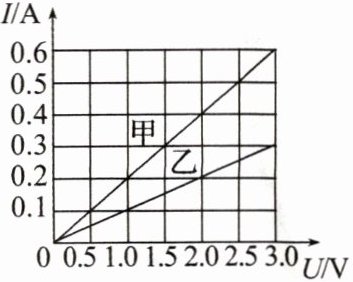

3.(2024秋·北京期中)小松同学在"探究通过导体的电流与其两端电压的关系"时,将记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是 (D)

A.当在导体乙的两端加上2V的电压时,通过乙导体的电流为0.2A
B.将甲、乙两导体并联接到电压为3V的电源上时,干路中的电流为0.9A
C.导体两端的电压为零时,导体的电阻不为零
D.依据图像可得到导体乙、甲的电阻分别为$R_{乙}= 5Ω$,$R_{甲}= 10Ω$

答案： D

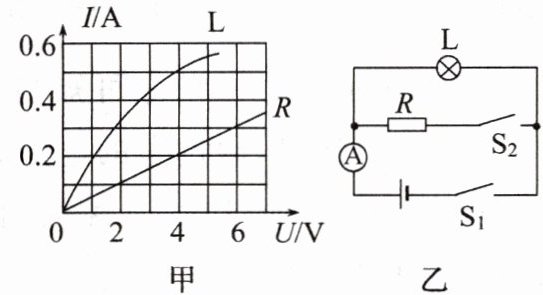

4.(2024秋·凉山质检)图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入图乙所示的电路中,只闭合$S_{1}$时,电流表的示数为0.5A。电源为稳压电源,下列说法中正确的是 ( C )
A. 只闭合$S_{1}$时,小灯泡L的电阻为20Ω
B. 再闭合$S_{2}$后,通过电阻的电流为0.3A
C. 闭合$S_{1}$、$S_{2}$后,电流表的示数为0.7A
D. 若电源电压为6V,通过灯泡的电流为0.75A

答案： C

5.如图,在图甲所示电路中,电源电压保持不变,移动滑片使电阻$R_{2}$的有效阻值从零逐渐变大,$R_{1}$的电压U的倒数与$R_{2}$的阻值变化的图像如图乙所示,则 (A)
A.滑动变阻器向右滑动时,$V_{2}$的示数变小
B.电源电压为5V
C.$R_{2}$的最大阻值是10Ω
D.定值电阻$R_{1}$的阻值为5Ω

答案： A
