《2025年世纪金榜金榜学案九年级物理全一册人教版》

1. 如图所示,箭头表示闭合开关后电路中电流的方向。图甲中电流有1条路径,所以两盏灯是串联的;图乙中电流有2条路径,所以两盏灯是并联的。

答案： 【解析】：
本题考查串联电路和并联电路中电流路径的特点，通过观察电流方向判断电路连接方式。
对于图甲，从电源正极出发，电流只有一条路径依次经过两个灯泡回到电源负极，所以两盏灯是串联的。
对于图乙，从电源正极出发，电流在某点分成两条路径，分别经过两个灯泡，然后汇合回到电源负极，所以两盏灯是并联的。
【答案】：
图甲中电流有$1$条路径，所以两盏灯是串联的；图乙中电流有$2$条路径，所以两盏灯是并联的。

2. 在如图所示的电路中,开关闭合后,两个灯泡并联的电路是(A)

答案： A

3. 小莉想研究“在并联电路中,开关的位置是否会影响它的控制作用”,于是她找来了器材并按如图所示电路图连接实物进行实验。

(1)把开关连在干路的 A 处,闭合、断开开关时,发现它可以控制所有用电器。
(2)把开关连在一条支路 B 处,闭合、断开开关,发现它可以控制L₁,但L₂的工作不受影响。
(3)把开关再连接在另一条支路 C 处,闭合、断开开关,发现它可以控制L₂,但L₁的工作不受影响。
(4)通过以上实验分析得出结论:在并联电路中干路开关控制所有用电器，支路开关只控制该支路用电器。

答案：
(1)所有用电器
(2)L₁；L₂
(3)L₂；L₁
(4)干路开关控制所有用电器，支路开关只控制该支路用电器

4. (2024 秋·苏州期中)下列做法在连接电路中没有必要的是(C)
A.连接电路的过程中,开关必须处于断开状态
B.每处接线都必须接牢,保证接触良好
C.必须从电源正极开始依次连接各元件,最后到达电源负极
D.接线完毕后仔细检查电路,确认无误后再闭合开关,防止出现短路

答案： 【解析】：
本题主要考查连接电路时的注意事项，包括开关的状态、接线的牢固性、连接电路的顺序以及接线后的检查。
A选项：在连接电路的过程中，开关必须处于断开状态。这是为了防止在连接过程中因接线错误或接触不良等原因导致短路，从而损坏电源或电路元件。因此，A选项是必要的。
B选项：每处接线都必须接牢，保证接触良好。这是为了确保电路的稳定性和可靠性，防止因接线松动或接触不良而导致电路故障。因此，B选项也是必要的。
C选项：关于连接电路的顺序，题目中说的是“必须从电源正极开始依次连接各元件，最后到达电源负极”。实际上，在连接电路时，并不一定要按照这个顺序。可以从电源的任何一极开始连接，只要确保每个元件都正确连接，并且形成闭合回路即可。因此，C选项是不必要的。
D选项：接线完毕后仔细检查电路，确认无误后再闭合开关。这是为了防止因接线错误或遗漏而导致短路或其他电路故障。因此，D选项是必要的。
综上所述，本题选C。
【答案】：
C

5. (2025·北京期中)如图所示为一实物电路连接图,与之相对应的电路图是图中的(C)

答案： 解：电流从电源正极出发，分为两条支路，一条经过灯泡L₁，另一条经过开关S和灯泡L₂，然后两条支路汇合回到电源负极，即L₁与L₂并联，开关S控制L₂所在支路。
对应电路图为C。
答案：C

6. (2024 秋·厦门期中)如图所示,如果闭合开关$S_2,$断开$S_1、$$S_3,$灯$L_1、$$L_2$串联;如果闭合开关$S_1、$$S_3,$断开$S_2,$灯$L_1、$$L_2$并联。

答案： 解：
1. 当闭合开关$S_2$，断开$S_1$、$S_3$时，电流从电源正极出发，依次经过灯$L_1$、开关$S_2$、灯$L_2$回到电源负极，电流只有一条路径，故灯$L_1$、$L_2$串联。
2. 当闭合开关$S_1$、$S_3$，断开$S_2$时，电流从电源正极出发，分为两条路径，一条经过开关$S_1$、灯$L_2$，另一条经过灯$L_1$、开关$S_3$，然后汇合回到电源负极，电流有两条路径，故灯$L_1$、$L_2$并联。
串；并

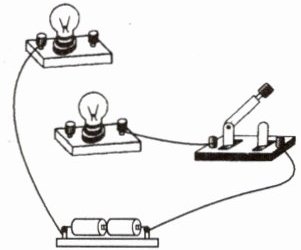

7. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求:两灯并联,开关控制整个电路,导线不能交叉。

答案：

8. 游览长影旧址博物馆,重回光影交织的年代。博物馆中的照明灯间的连接方式(B)
A.一定是串联
B.一定是并联
C.可能是串联
D.可能是并联

答案： 解：在串联电路中，各用电器相互影响，一处断路则所有用电器都无法工作；在并联电路中，各用电器互不影响，某一支路断路，其他支路用电器仍能正常工作。
博物馆中的照明灯需要保证各灯能独立工作，互不影响，例如一盏灯损坏时，其他灯仍能亮。所以博物馆中照明灯间的连接方式一定是并联。
答案：B
