《2025年世纪金榜金榜学案九年级物理全一册人教版》

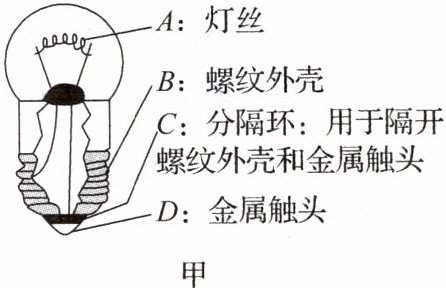

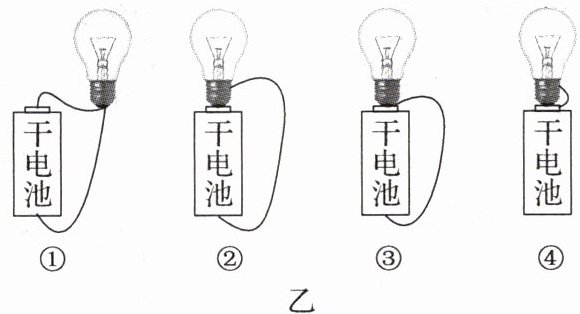

11.(2025·广州期中)灯泡结构及主要部件如图甲,小明同学用这种灯泡做“探究小灯泡发光”实验,他设计了4种将小灯泡接入电路的方法如图乙,下列说法正确的是(C)



A.按①和②的方式连接电路,灯泡可以发光
B.按④方式连接电路,小灯泡会被烧坏
C.按③方式连接电路,电源短路
D.连接金属螺纹外壳与金属触头的部件C,采用的材料是导体

答案： C

12.(2025·济宁期中)如图所示电路中,开关S可以与1、2、3三个触点接通构成不同的电路,闭合开关$S_1、$开关S接通不同的触点,下列说法正确的是(B)



A.S接通触点1,小灯泡乙不发光
B.S接通触点2,电路是通路
C.S接通触点3,小灯泡甲中没有电流流过
D.若$S_1$断开,S任接一触点,电路中两小灯泡均发光

答案： B

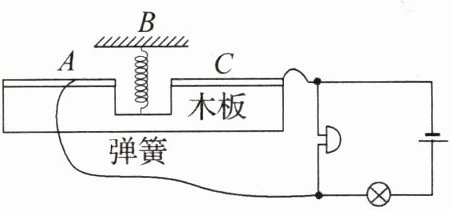

13.(跨学科·物理与社会生活)如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当把压在B上的物品搬离时,金属片B在弹簧作用下与金属片A、C分开,相当于断开(选填“闭合”或“断开”)开关,这时灯亮(选填“亮”或“不亮”),电铃响(选填“响”或“不响”)。

答案： [解析]当把压在B上的物品搬离时,金属片B在弹簧作用下与金属片A、C 分开,相当于断开开关,灯泡和电铃串联,此时灯亮、电铃响｡　　答案:断开　亮　响

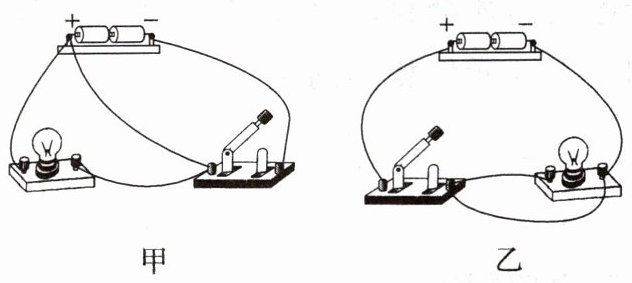

14.如图甲、乙中,各有一根导线接错而使小灯泡被短路,请把这根导线找出来,在上面打一个“×”。

答案：
　　

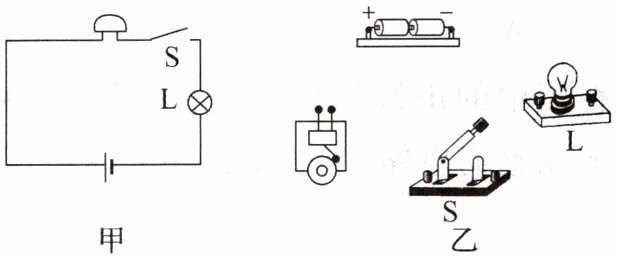

15.(2025·肇庆质检)请根据图甲所给的电路图,将图乙中的实物电路连接完整。

答案：

16.(科学推理)(2024秋·湛江期末)“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示为引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
(1)定时器(钟表)应该安装在______b(选填“a”或“b”)导线上。在定时阶段,该导线是______通(选填“通”或“断”)路,因此起爆器被短路,电流______不能(选填“能”或“不能”)通过起爆器,因此在定时阶段起爆器不会引爆炸弹。
(2)当定时器(钟表)定时结束时b导线被______切断(选填“接通”或“切断”),此时电流______能(选填“能”或“不能”)通过起爆器,因此在定时结束的瞬间起爆器立即引爆。
(3)综上所述,定时器(钟表)在定时阶段相当于一个______闭合(选填“闭合”或“断开”)的开关。为使该定时爆炸装置停止工作,应立即剪断导线______a(选填“a”或“b”)。

答案： [解析]
(1)爆炸装置在被引爆前,起爆器被短路,所以不工作,起爆器上没有电流通过,因此定时器(钟表)应该安装在b导线上｡在定时阶段,该导线是通路,因此起爆器被短路,电流不能通过起爆器,因此在定时阶段起爆器不会引爆炸弹;　　
(2)当定时器(钟表)定时结束时b导线被切断,此时电流能通过起爆器,因此在定时结束的瞬间起爆器立即引爆;　　
(3)综上所述,定时器(钟表)在定时阶段相当于一个闭合的开关｡为使爆炸装置停止工作,应剪断导线a,这样电路就会因没有电流而处于断路状态｡答案:
(1)b　通　不能　　
(2)切断　能　　
(3)闭合　a
