《2025年世纪金榜金榜学案九年级物理全一册人教版》

6.(2025·淮北质检)如图所示,电源电压保持不变,闭合开关S,在移动滑动变阻器的滑片P的过程中,小灯泡L突然熄灭,且其中一个电表的示数变为零。若此电路中仅有一处故障,则该故障可能是 (A)

A.小灯泡L短路
B.开关S接触不良
C.滑动变阻器断路
D.电流表接线柱上的导线松开

答案： A

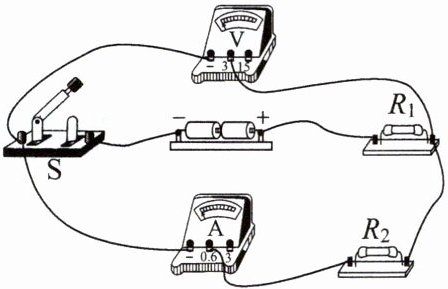

7.(2023·大连中考)如图所示的电路,闭合开关S,电压表无示数,说明电路中存在故障。此时,可以通过观察电流表来做进一步判断。已知故障发生在$R_1$或$R_2$上,下列判断正确的是 (D)

A.若电流表有示数,则$R_1$被短接
B.若电流表有示数,则$R_2$断路
C.若电流表无示数,则$R_2$被短接
D.若电流表无示数,则$R_1$断路

答案： D

8.在如图所示的电路中,电源电压保持不变,灯泡$L_1$或$L_2$中只有一个发生了短路,当开关S闭合时,下列现象中可能出现的是 (A)
A.电压表无示数,灯泡$L_1$不发光,灯泡$L_2$发光
B.电压表无示数,灯泡$L_2$不发光,灯泡$L_1$发光
C.电流表无示数,灯泡$L_1$不发光,灯泡$L_2$发光
D.电流表无示数,灯泡$L_2$不发光,灯泡$L_1$发光

答案： A

9.(2025·泰安二模)在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作,a、b、c、d为电路中的四个点。一段时间后,两灯中有一灯熄灭,三个电表中有两个电表的值变小,则(C)

A.一定是电压表V的示数不变,原因是a、b之间断路
B.一定是电压表V的示数不变,原因是a、c之间断路
C.可能是电流表$A_2$的示数不变,原因是a、b之间断路
D.可能是电流表$A_1$的示数不变,原因是b、d之间断路

答案： C
