1.(2024·泸州中考)安全用电,人人有责。关于生活中的用电方式,不正确的是 (A)
A.使用测电笔检查电路时,手不能触碰到笔尾金属体
B.不要用湿手接触带电设备,不要用湿布擦抹带电设备
C.了解家庭电路中总开关位置,学会在紧急情况下断开总开关
D.手机在充电过程中,不宜进行其他操作,如通话、浏览信息等

答案： A

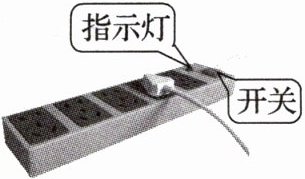

2.(2024·聊城中考)如图是家庭常用的插线板,开关断开时,指示灯不发光,插孔不能提供工作电压；开关闭合时,指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。下列说法正确的是 (D)

A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔,测电笔的氖管都会发光
C.插线板电线的绝缘皮破损,仍能安全使用
D.插线板接多个用电器同时工作时,总电流不能超过插线板允许的最大电流

答案： D

3.(多选)(2024·哈尔滨质检)周末,小明与爸爸去看正在装修的新房,装修工人为了照明在房间内安了一个白炽灯,突然灯不亮了,但是插座里的手机充电器仍然可以给手机充电。爸爸问小明灯不亮的原因,下面是小明的判断,可能正确的是 (A、C)
A.灯泡的灯丝断了
B.灯泡短路了
C.开关接线松动
D.干路导线断了

答案： A、C

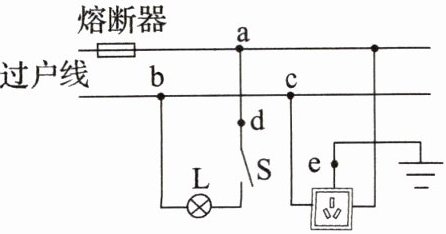

4.(2024·陕西中考)如图是规范连接的家庭电路的一部分。下列说法正确的是 (C)

A.a点所在的进户线是中性线
B.若e点所在导线断路,三孔插座仍可安全使用
C.断开开关S,用测电笔检测d点时,氖管发光
D.闭合开关S,灯泡L不发光,是因为导线bc间断路

答案： C

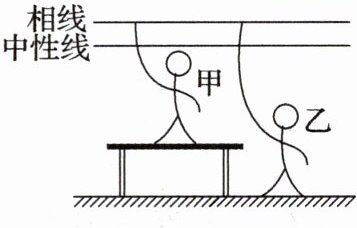

5. 家庭电路中,导线的绝缘皮破损后,裸露的相线和中性线互相接触会发生短路,这时电路中的空气开关(选填“漏电保护器”或“空气开关”)会自动断开保护电路。如图所示,甲站在干燥的木桌上,乙站在地上,则乙会触电。

答案： 空气开关 乙

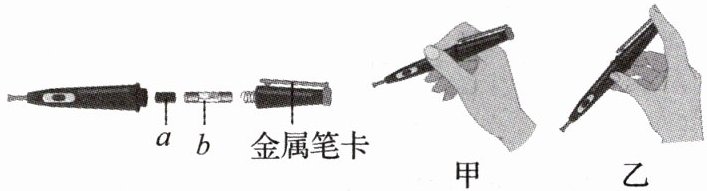

6. 家庭电路的触电事故都是人体直接或间接跟相线接触造成的；如图所示是测电笔的结构,图中a为电阻、b为氖管,笔中的电阻与氖管的连接方式是串联(选填“串联”或“并联”)；在使用测电笔氖管发光时,有(选填“有”或“没有”)电流通过人体,图中正确的握法是乙(选填“甲”或“乙”)。

答案： 【解析】当人体直接或间接与相线接触，并构成回路时，电流经过人体，会造成触电；使用测电笔辨别相线和中性线时，用手接触笔尾金属体，笔尖接触电线，电流从相线经过笔尖、电阻、氖管、弹簧、金属笔卡、人体，最终流入大地，所以笔中的电阻与氖管串联，故氖管发光时，有电流通过人体，检测的是相线；由于使用测电笔时，不能接触笔尖金属体，必须接触笔尾金属体，所以图乙的握法是正确的。
答案:相 串联 有 乙

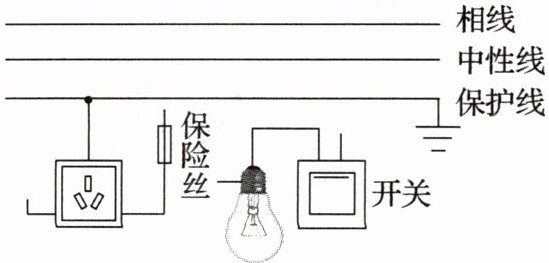

7.(2024·广元中考)如图,请用笔画线代替导线,将带开关的电灯、带保险丝的插座分别接入家庭电路。

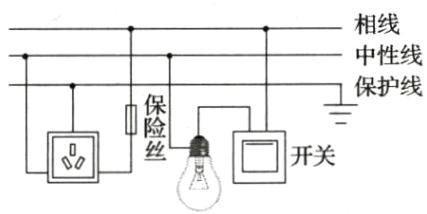

答案：
