《2025年世纪金榜金榜学案九年级物理全一册人教版》

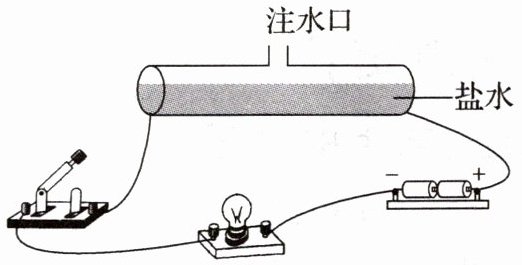

8.(2025·潍坊质检)如图所示,把两端接有金属接线柱的塑料管、电源、开关、小灯泡用导线组装成串联电路,闭合开关后,将适量浓度均匀的盐水从注水口慢慢倒入塑料管中时,发现注入的盐水越多,灯泡越亮,可以说明电阻大小和横截面积有关。

答案： 横截面积

9.(2025·威海期中)如图甲所示为某种电风扇调速器的示意图,P为旋钮的滑片,可转动改变挡位。调速器应与电动机串联接入电路,若要由1挡转至4挡可使电风扇风速增大,应将接线柱A和B接入电路。(选填“A和B”“B和C”或“A和C”)

答案： 串　A和B

10.(2024·苏州模拟)如图所示,请在○中填上字母A或V表示电流表或电压表,使电路能正常工作。

答案：

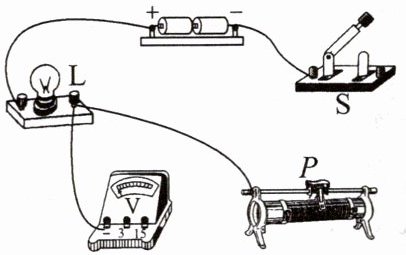

11.(2025·郑州期中)如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补画完整。要求：电压表测量灯泡两端的电压,滑动变阻器的滑片向右滑动时灯泡变亮。

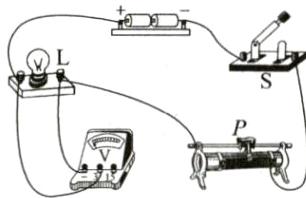

答案：

12.(2024·广东中考)探究串联电路中电压的规律。

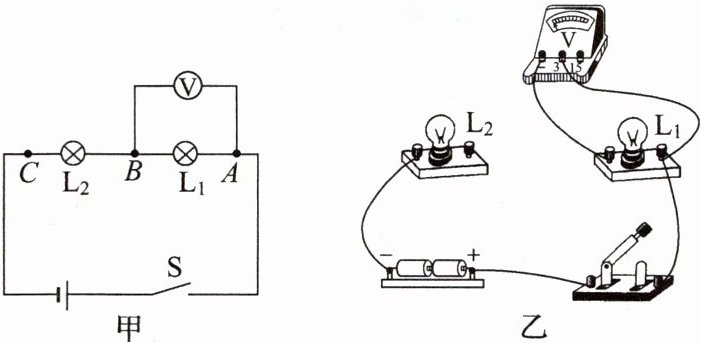

(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于 状态。正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端 (选填“有”或“无”)电压。

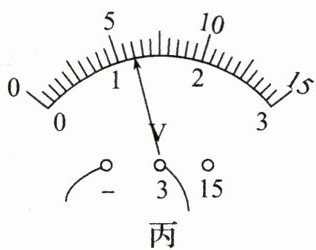

(3)用电压表分别测出电压U_AB、U_BC和U_AC。其中测U_AB时,电压表的示数如图丙所示,示数为 V。接着更换不同规格的灯泡并多次实验,数据记录见表。

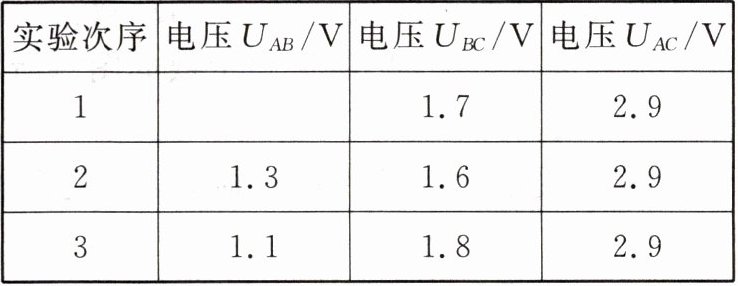

|实验次序|电压U_AB/V|电压U_BC/V|电压U_AC/V|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|

①分析表中数据得到初步结论：串联电路两端总电压等于各部分电路两端电压 。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验此外还可以 _。

答案：

(1)
(2)断开　无
(3)1.2　①之和　②改变电源电压并多次实验
