《2025年世纪金榜金榜学案九年级物理全一册人教版》

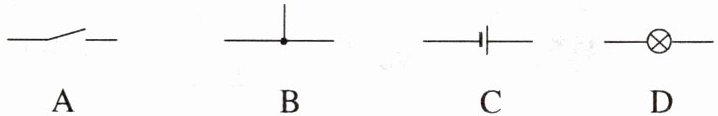

1.为了住户的安全与方便,越来越多的小区安装了电子门禁,当我们进入小区时,需要刷门禁卡电动门才会自动打开,门禁卡在电路中的作用与下列元件相同的是(A)

A
B
C D

答案： A

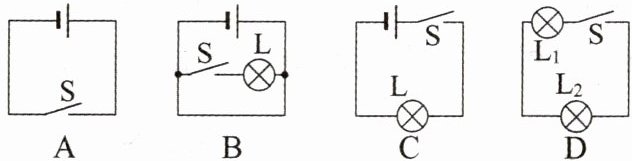

2.下列电路图正确的是(C)

A
B
C D

答案： C

3.请在图中的虚线框内,画出合适的电路元件,组成完整的电路。(图中箭头表示电流方向)

答案：

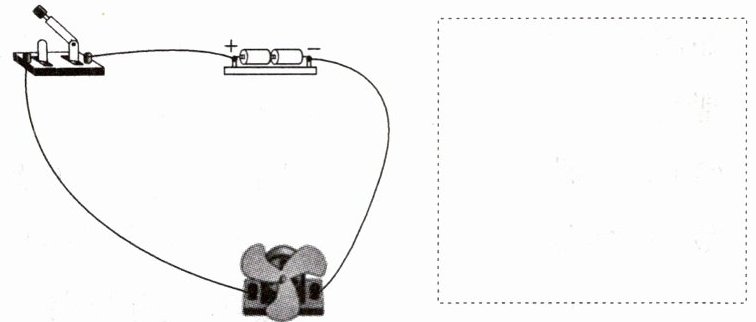

4.如图是小电扇(电动机)的实物连接图,请在虚线框内画出对应的电路图。

答案：

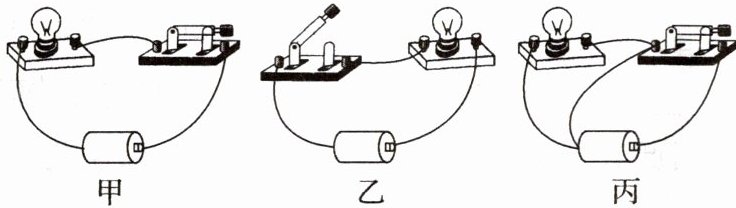

5.(2025·连云港一模)关于如图所示的三个电路的状态,下列判断中正确的是(C)

甲 乙 丙
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙通路
C.甲通路、乙断路、丙短路
D.甲短路、乙通路、丙断路

答案： C

6.将一个小灯泡(假设只要有电流流过小灯泡,它就发光)和一个LED接入电路中,闭合开关,图中关于小灯泡和LED的发光情况标注正确的是(D)

答案： D

7.(2025·揭阳质检)如图所示,当两个开关都闭合时,能发光的是灯泡L₁；要使灯泡$L_1、$$L_2$都发光,则应闭合开关S₂,断开开关S₁。

答案： [解析]由图知道，当两个开关都闭合时,灯泡L₂短路,没有电流通过,灯泡L₂不发光,有电流通过灯泡L₁,灯泡L₁能发光｡要使灯泡L₁、L₂都发光,由图知道,应闭合开关S₂,断开开关S₁,此时电流从电源正极经过L₁、L₂、S₂回到负极｡　答案:L₁　S₂　S₁

8.红外线电暖器中有一个自动断电的安全装置,如图所示,当红外线电暖器倾倒时,它断开电路;直立时,它闭合电路(前两空均选填“断开”或“闭合”),根据它在电路中的作用,它是一个开关。

答案： 断开　闭合　开关

9.如图是某同学连接的电路,小电动机能转动吗？在接错的那根导线上打一个“×”,再把正确接法的导线画出来。

答案：
不能。　如图所示:　　　　　　

10.如图所示,开关S闭合时,可能发生的现象是(A)

A.电池被烧坏

B.L_2$被烧坏$
C.L_1$被烧坏$
$D.L_2$不发光、$L_1$发光

答案： A　当开关闭合时，会形成电源短路，即两灯泡均不发光，并且完好无损，但电池会被烧坏。
