活动一、正确使用滑动变阻器

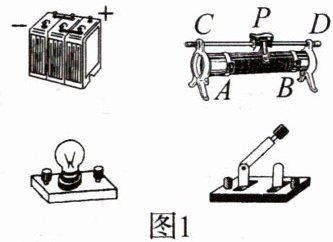

(1)请在图1中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。

(2)滑动变阻器的铭牌上标有“20 Ω 2 A”字样。其中“20 Ω”指的是______(填符号)两接线柱间的电阻值。
(3)根据上面的连接方式,闭合开关前,滑片P应滑到______(选填“A”或“B”)端。
(4)在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭。则实验操作中的不当之处可能是将滑动变阻器的______(填符号)两个接线柱接入了电路。
(1)请在图1中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。
(2)滑动变阻器的铭牌上标有“20 Ω 2 A”字样。其中“20 Ω”指的是______(填符号)两接线柱间的电阻值。
(3)根据上面的连接方式,闭合开关前,滑片P应滑到______(选填“A”或“B”)端。
(4)在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭。则实验操作中的不当之处可能是将滑动变阻器的______(填符号)两个接线柱接入了电路。
答案:
(1)如图所示
(2)A、B
(3)B
(4)C、D
(1)如图所示
(2)A、B
(3)B
(4)C、D
(2)电位器的工作原理
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的
长度
来改变电阻,进而改变电流,改变小灯泡的亮度。
答案:
(2)长度
(2)长度
活动三、自制一个模拟的调光灯

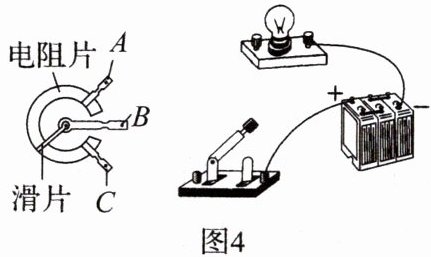

如图4,请选择电位器A、B、C三个接线端其中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。

如图4,请选择电位器A、B、C三个接线端其中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。
答案:

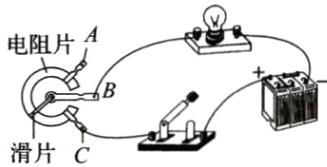

如图所示
如图所示
【展示交流】
如图5是两个同学设计的台灯调光电路,老师认为图(b)方案更好一些,理由是
如图5是两个同学设计的台灯调光电路,老师认为图(b)方案更好一些,理由是
串联一个定值电阻R₀,防止滑动变阻器移动到最左端时,电路中电流过大,对灯泡起到保护作用
。
答案:
串联一个定值电阻R₀,防止滑动变阻器移动到最左端时,电路中电流过大,对灯泡起到保护作用
【拓展延伸】

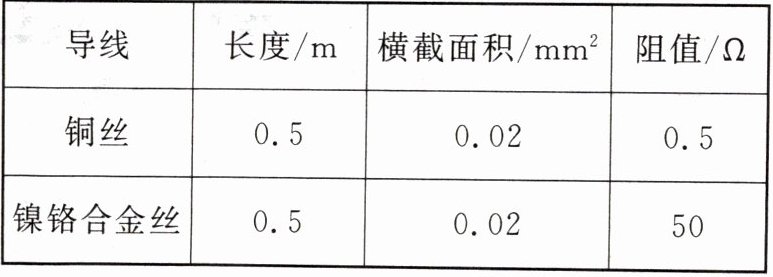

为更好实现电位器调节灯泡亮度的功能,电位器内的电阻丝选用
| 导线 | 长度/m | 横截面积$/mm^2 $| 阻值/Ω |
| 铜丝 | 0.5 | 0.02 | 0.5 |
| 镍铬合金丝 | 0.5 | 0.02 | 50 |

为更好实现电位器调节灯泡亮度的功能,电位器内的电阻丝选用
镍铬合金丝
(选填“铜丝”或“镍铬合金丝”)更合适。| 导线 | 长度/m | 横截面积$/mm^2 $| 阻值/Ω |
| 铜丝 | 0.5 | 0.02 | 0.5 |
| 镍铬合金丝 | 0.5 | 0.02 | 50 |
答案:
镍铬合金丝
