《2025年世纪金榜金榜学案九年级物理全一册人教版》

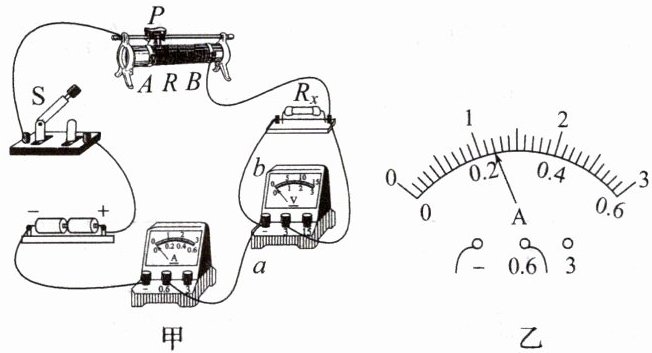

1. 小青和小红用如图甲所示电路测量未知电阻$R_{x}$的阻值,用两节新干电池作为电源。

(1)实验依据的公式是$R=\frac{U}{I}$。
(2)闭合开关前,图甲中将滑动变阻器的滑片置于 A 端的目的是保护电路;在本实验中滑动变阻器的主要作用是改变电阻$R_{x}$两端的电压。
(3)若连接电路后,闭合开关时,小青发现电流表的指针向零刻度线的左边偏转,则该操作步骤错误的原因是电流表正负接线柱接反了。
(4)闭合开关,移动滑片 P,小青发现电压表指针偏转,电流表指针不偏转,那么故障的原因可能是导线b(选填“a”或“b”)有断路。
(5)排除故障,闭合开关,移动滑片 P,当电压表示数为 1.2 V 时,电流表示数如图乙所示,电流大小为0.24A,依据本次实验数据计算电阻的阻值为$R_{x}=$5Ω。

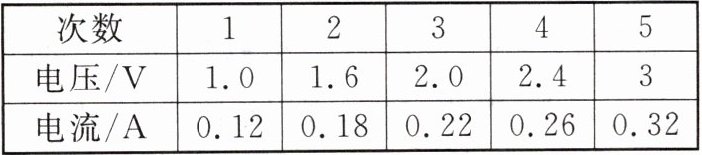

(6)小红在测量另一电阻阻值时,多次移动滑片 P,将电压表和电流表的示数记录在表格内,分析数据时她很困惑,请你帮她找到原因:实验开始时电流表未调零。
|次数|1|2|3|4|5|
|电压/V|1.0|1.6|2.0|2.4|3|
|电流/A|0.12|0.18|0.22|0.26|0.32|

答案：
(1)$R=\frac{U}{I}$　
(2)保护电路　改变电阻$R_{x}$两端的电压　
(3)电流表正负接线柱接反了　
(4)b　
(5)0.24　5　
(6)实验开始时电流表未调零

2. 在综合实践课上,小明同学用“伏安法”测量小灯泡正常发光时的电阻,小灯泡正常发光时的电压为 2.5 V。

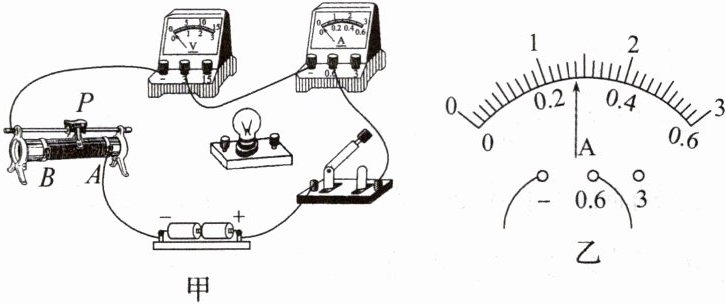

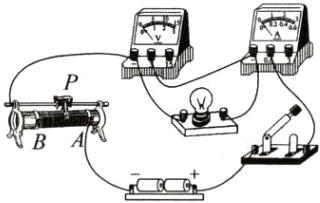

(1)图甲所示实物图中还有两根导线未连接,请你用笔画线代替导线帮小明将实物图补充完整。注意在连接电路时,开关应______;实验开始前,滑动变阻器的滑片 P 应处于______(选填“A”或“B”)端。

(2)闭合开关进行实验,移动滑动变阻器滑片 P 的过程中,小明同学应注视______(选填“电压表”“电流表”或“滑动变阻器”)的变化情况,当停止移动滑片 P 时,他发现电表指针左右摆动,再观察小灯泡也忽明忽暗,其原因可能是______(选填字母符号)。
A. 滑动变阻器接触不良
B. 小灯泡短路
(3)当小灯泡正常发光时,电流表的示数如图乙所示,电流大小为______A,小灯泡正常发光时的电阻为______Ω(电阻的计算结果保留一位小数)。

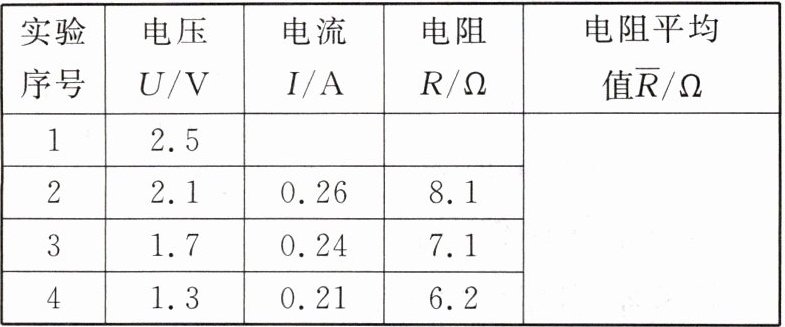

(4)小明的实验记录和有关计算如表所示。从表格设计看,小明计划把四次电阻的平均值作为小灯泡的电阻值,他认为这样可以减小误差,你认为小明的做法是______(选填“正确”或“错误”)的。从表中数据看,不同电压下小灯泡的电阻值不同,这是灯丝电阻受______影响导致的。

|实验序号|电压 U/V|电流 I/A|电阻 R/Ω|电阻平均值$\overline{R}/Ω$|
|1|2.5| | | |
|2|2.1|0.26|8.1| |
|3|1.7|0.24|7.1| |
|4|1.3|0.21|6.2| |

答案：

(1)　　　 　断开　B　
(2)电压表　A　
(3)0.28 8.9　
(4)错误　温度
