《2025年世纪金榜金榜学案九年级物理全一册人教版》

一题多变

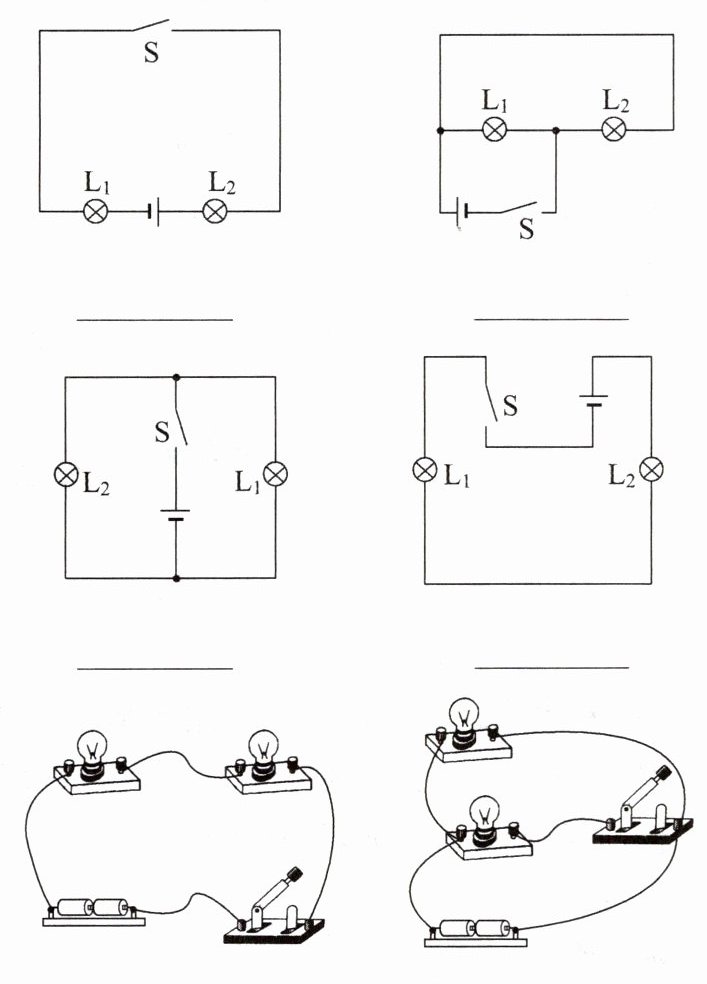

闭合开关,判断下列电路的类型(均选填“串联”或“并联”)

串联 并联 并联 串联 串联 并联

答案： 串联 并联 并联 串联 串联 并联

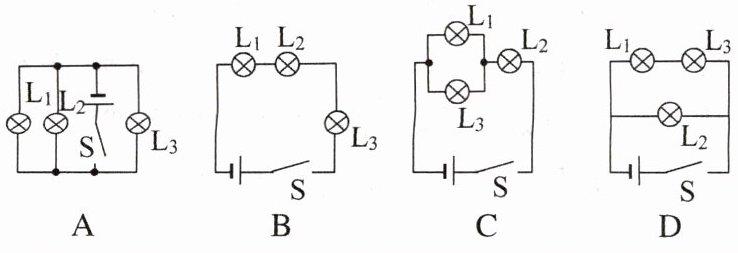

1.(2025·北京二模)如图所示的电路中,开关S闭合后三盏灯$L_1、$$L_2、$$L_3$属于并联的是(A)

A　　　　　B　　　　　C　　　　　D

答案： A

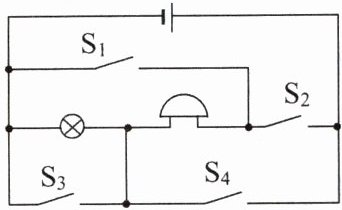

2.对于图中电路分析正确的是(C)

A.当$S_2$和$S_3$闭合$,S_1$和$S_4$断开时,灯和铃串联
B.当$S_2$闭合$,S_1、$$S_3$和$S_4$断开时,灯亮铃不响
C.当$S_1$和$S_4$闭合$,S_2$和$S_3$断开时,灯和铃并联
D.当$S_2$和$S_3$闭合$,S_1$和$S_4$断开时,灯和铃并联

答案： C

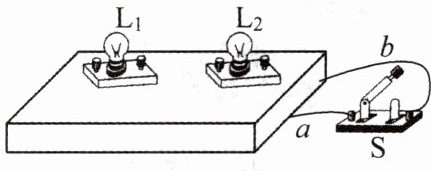

3.(2025·娄底期末)如图是一个有盖的木盒,电路的部分连接情况隐藏在盒内。闭合开关时,两只灯泡都亮了,断开开关时,两只灯泡都熄灭。现在有以下4种操作,其中2种操作均可判断灯泡连接方式的为(D)

(1)拆除导线a (2)拧下灯泡$L_1$
(3)拆除导线b (4)拧下灯泡$L_2$
A.(1)(2)
B.(1)(3)
C.(2)(3)
D.(2)(4)

答案： D

4.LED灯因具有节能、环保、安全等优点而被广泛应用,某学校宣传栏电子屏的每个字背后都是由许多LED灯组成的,王师傅在调试电路时断开某处,电子屏的第三个字立即熄灭,其他字均正常发光,如图所示。根据这一现象可以判断(D)
A.各字的笔画之间一定是串联
B.各字的笔画之间一定是并联
C.第三个字与其他字之间一定是串联
D.第三个字与其他字之间一定是并联

答案： D 断开某处,电子屏的第三个字立即熄灭,可能是第三个字的各笔画之间串联,也可能各笔画之间并联,只是刚好断开了干路,故 A、B错误;在调试电路时断开某处,电子屏的第三个字立即熄灭,其他字均正常发光,说明各个字之间能够独立工作,互不影响,因此这个字与其他字之间为并联连接,故 C错误,D正确。
