《2025年世纪金榜金榜学案九年级物理全一册人教版》

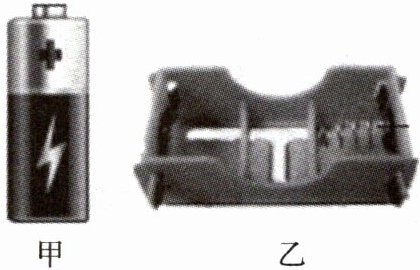

1. 如图甲所示是我们生活中经常用到的干电池,一节新干电池的电压是 1.5 V = 1.5×10³ mV,图乙是普通电池盒,我们安装电池时,电池的 负 (选填“正”或“负”)极应对准电池盒中弹簧一端。

答案： 1.5 1.5×10³ 负

2. 某手机元件国产化率达到 90%以上,其电池容量大,续航长。该款手机的电池电压最接近(B)
A.220 mV
B.3.7 V
C.380 V
D.6.3 kV

答案： B

3. 下列关于电压和电流的说法中,正确的是(D)
A.电路两端有电压,电路中就一定有电流
B.将导体连接起来,就有电流
C.电路中有电流,电路两端不一定有电压
D.电源是提供持续电压的装置

答案： D

4. 如图所示,用电压表测量小灯泡两端的电压,结合电压表使用说明,指出甲、乙、丙三图中电压表的使用错误之处。

(1)甲图：电压表与灯串联了。
(2)乙图：电压表正负接线柱接反了。
(3)丙图：电压表选用的测量范围过大。

答案： 【解析】
(1)甲图中，电压表与灯串联了；
(2)乙图中，电流从电压表负接线柱流入了，即电压表正负接线柱接反了；
(3)丙图中，电源电压为3V，电压表应选用小测量范围，故电压表选用的测量范围过大。答案:
(1)电压表与灯串联了
(2)电压表正负接线柱接反了
(3)电压表选用的测量范围过大

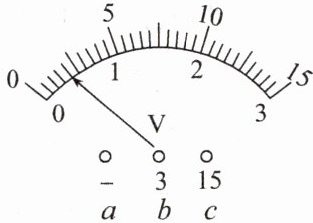

5. 电压表的表盘及指针如图所示,若接“0～3 V”测量范围,分度值为 0.1 V,电压表的读数为 0.6 V；若接“0～15 V”测量范围,分度值为 0.5 V,读数为 3 V；可见,电压表指针偏转角度相同时,大测量范围的示数是小测量范围示数的 5 倍。

答案： 0.1 0.6 0.5 3 5

6. (2024 秋·潍坊质检)小明同学在一次用标有“0～3 V”和“0～15 V”两个测量范围的电压表测电压时,电压表的“－”接线柱已接入电路,在用“0～15 V”测量范围试触时,指针位置如图所示,则下一步的实验操作应该是(C)

A.直接接入 3 V 接线柱,然后读数
B.直接接入 15 V 接线柱,然后读数
C.断开开关,接入 3 V 接线柱；闭合开关后读数
D.断开开关,接入 15 V 接线柱；闭合开关后读数

答案： C

7. (2025·天津期中)如图所示的电路中,开关闭合时,电压表所测得的电压是(B)
A.电灯$ L_1 $两端的电压
B.电灯$ L_2 $两端的电压
C.电灯$ L_1 $和$ L_2 $两端的电压
D.电源电压

答案： B 电压表的使用规则之一是:并联在电路中，即与被测电路并联。此题中，电压表与灯泡L₂并联；故电压表测L₂两端的电压。

8. (2024·海南中考)如图所示$,L_1 $和$ L_2 $串联,用电压表测量$ L_1 $两端的电压,请将电路图补充完整。
]

答案：

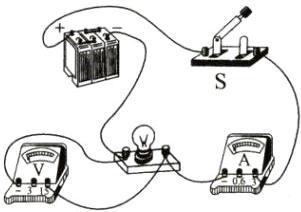

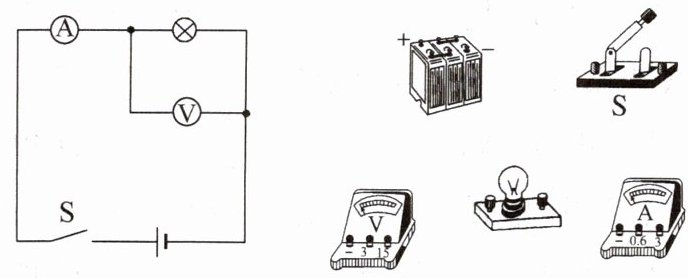

9. 如图所示,请根据电路图连接实物图。已知电源电压为 6 V,通过小灯泡的电流为 1 A。
]

答案：
