《2025年世纪金榜金榜学案九年级物理全一册人教版》

1. 请根据图中所提供的各元件的连接情况,在虚线框内画出对应的电路图。

答案：

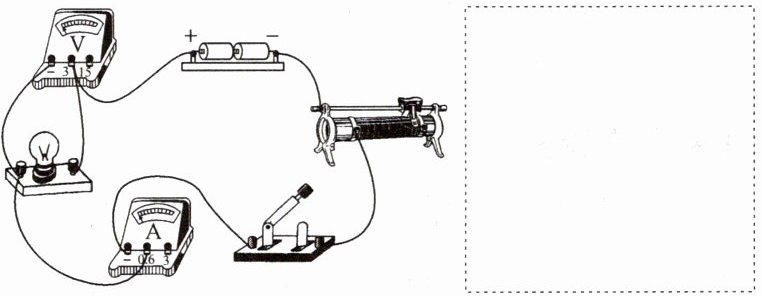

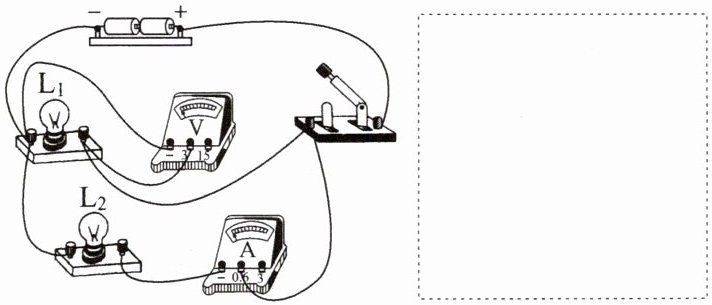

2. 根据实物图在虚线框内画出电路图。

答案：

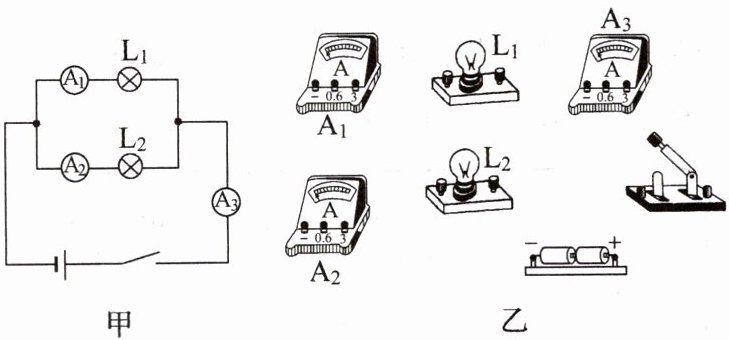

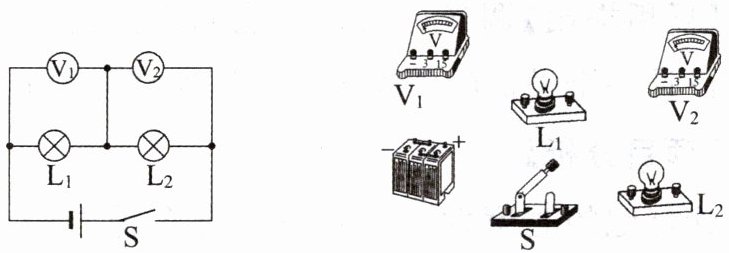

3. 以笔画线代替导线,按电路图把实物图连接起来。(导线不允许交叉)

答案：

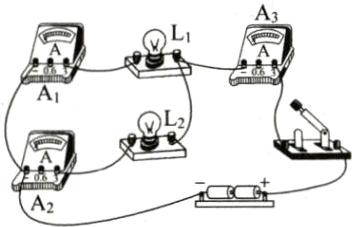

[解析]由图甲可知，L₁、L₂并联，A₃在干路上测总电流；A₁测通过L₁的电流，A₂测通过L₂的电流；图乙中，在不知道电路中电流大小的情况下，各电流表可选用大测量范围，并注意电流表的正负接线柱不能接反，根据电路图连接实物图。
答案:
　　　

4. 按照电路图连接实物图。

答案：

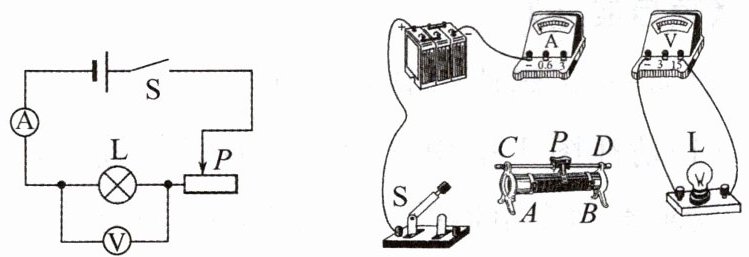

5. 在某电学实验中,张超同学设计了如图所示的电路图。请你替他用笔画线代替导线,将实物电路连接完整(连线不得交叉),并保证滑动变阻器滑片向左移动时,小灯泡变亮。

答案：

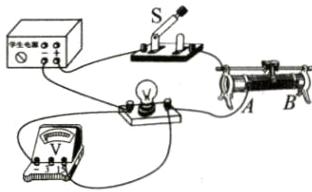

6. 如图所示,电源电压为12 V,用笔画线代替导线,将图中元件连接成电路,要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮。

答案：

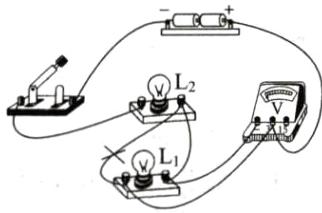

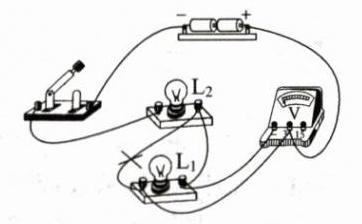

7. 如图所示的电路,经检查发现连接有误,请你只改动一根导线的一端,使电压表正确测量其中一盏灯泡两端的电压。(在被改动的导线上画"×",然后画出改动后的导线)

答案：

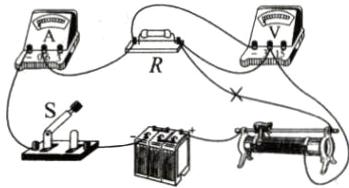

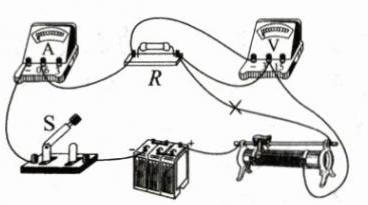

8. 如图所示,电阻R与滑动变阻器串联,电流表测量串联电路的电流,电压表测量电阻R两端的电压,电路中有一处错误,请在连接错误的导线上画"×",另用笔画线代替导线将电路连接正确。

答案：
[解析]分析原实物图，滑动变阻器被短路，则滑动变阻器与电阻R连接的导线有误，应使电阻R右端接线柱与电压表3接线柱连接。
答案:
