《2025年世纪金榜金榜学案九年级物理全一册人教版》

(1)接线时,开关应处于断开状态；小明检查电路时发现电池安装错误。

答案： 断开 电池

(2)正确安装后,闭合开关,两灯均不发光,小明用电压表试接A、B接线柱,发现指针偏转情况如图乙所示,则可判断灯L₁发生了断路。

答案： 灯L₁

(3)排除故障后,小明选用两只小灯泡,只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量,实验记录如表。小明认为：误差允许范围内,串联电路中各用电器两端电压相等且电压之和等于电源电压。小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性并说明理由：小红的观点更具普遍性，小红选用规格不相同的灯泡进行了多次实验。

答案： 小红的观点更具普遍性，小红选用规格不相同的灯泡进行了多次实验

(4)对比两表,从小明的第2次实验记录发现,两人使用的电池数量相同,测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？DF、EA(用图中字母表示)。

答案： 2 DF、EA

(5)具有创新精神的小红决定改进实验。她按照图丙所示电路图连接好电路,闭合开关,发现电压表$V_{1}和V_{2}$的指针偏转角度相同,则可能的原因是电压表______V₂(选填“$V_{1}$”或“$V_{2}$”)的测量范围选大了,此时电压表$V_{1}和V_{2}$的示数分别为______3V和______0.6V。

答案： V₂ 3 0.6

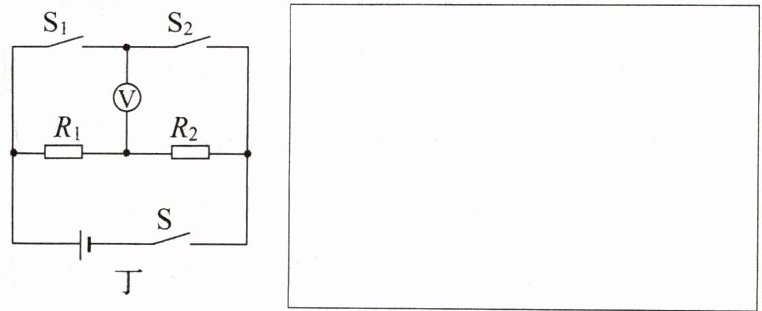

(6)探究了串联电路的电压规律后,小红设计了如图丁所示的电路分别测量定值电阻$R_{1}$、$R_{2}$两端的电压,开关S、$S_{1}$闭合时,电压表测$R_{1}$两端的电压；开关S、$S_{2}$闭合时,电压表测$R_{2}$两端的电压,她不能完成该探究实验,因为______。在图丁现有的实验

器

材,老师又给了小红一个单刀双掷开关,请你帮她设计一个电路,可以不拆导线,通过开关改变电压表的连接,得出$R_{1}和R_{2}$两端的电压,请你将所设计的电路画在方框内。

答案：
电压表正负接线柱接反了
