6. (2025·盐城期中)小华用如图所示的电路“探究串联电路电流特点”,实验时发现两只电流表甲和乙的示数分别为0.10A和0.14A,造成电流表示数不同的原因可能是 (B)

A.电流表甲在$L_2$后面
B.电流表读数存在误差

$C.L_1$和$L_2$的规格不同
D.乙比甲更靠近电源正极

答案： B

7. 如图所示,连入电路中的电灯$L_1、$$L_2、$$L_3$允许通过的最大电流分别为$I_1、$$I_2、$$I_3,$且$I_1＞I_2＞I_3,$则此部分电路允许通过的最大电流是 (C)

$A. I_1$
$B. I_2$
$C. I_3$
$D. I_1+I_2+I_3$

答案： C

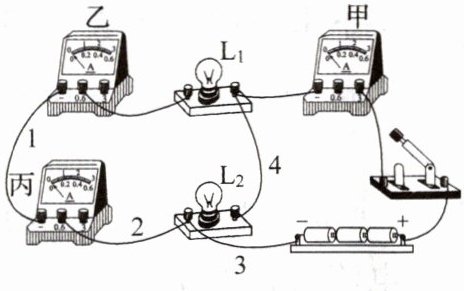

8. (2025·大连期末)小明在探究“并联电路中的电流关系”实验中,组装如图所示电路,器材完好,导线与接线柱接触良好。关于这个电路下列说法正确的是 (D)

A.用开关试触时$,L_1$不发光,因为$L_1$被导线“4”短路
B.用开关试触时$,L_1、$$L_2$都能发光,甲、乙、丙三个电流表指针都能正常偏转
C.闭合开关,电路工作时,乙电流表会损坏
D.为完成实验,可将导线3接在$L_2$上的接线端改接在乙电流表的负接线柱上

答案： D

9. 如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通过 L₁ (选填“电源”“L₁”或“L₂”)的电流,通过L₂的电流应为 0.9 A,通过电路的总电流为 1.2 A。

答案： $L_{1}$　0.9　1.2

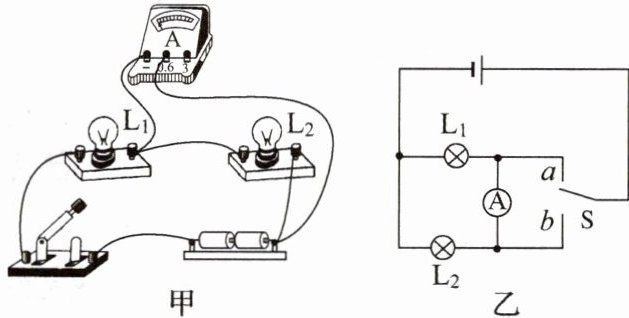

10. (2024秋·南通质检)同学们做“探究并联电路的电流规律”的实验,用两节干电池串联做电源,连接了如图甲所示电路。
(1)电路连接时开关应 ,否则图甲电路连接完最后一根导线时会出现 (选填$“L_1”$或$“L_2”)$不亮,电流表 (选填“有”或“无”)示数。
(2)若只改动甲图电路中一根导线就能使两灯并联,并且电流表测干路电流,请在要移接的导线上打上“×”号,并画出改动后的导线。
(3)为更方便地测出两支路的电流,小明找来一个单刀双掷开关,设计了如图乙所示的电路,当开关S接a时,电流表可测通过 (选填$“L_1”$或$“L_2”)$的电流;那么当开关S接b时,请判断电流表能否正常测量通过另一条支路的电流,并说明理由: 。

答案：

(1)断开　$L_{2}$　有
(2)如图所示

(3)$L_{2}$　电流表不能正常测量通过另一条支路的电流，因为电流表的正负接线柱接反了

11. (科学思维)在如图(a)所示的电路中,电流表$A_1$的示数是1.6A,电流表$A_2$的示数为0.7A,通过灯泡$L_3$的电流如图(b)所示。通过灯泡$L_2$的电流大小是0.14A,通过灯泡$L_2$的电流方向是向上(选填“向上”或“向下”)的。

答案： 0.14　向上
