《2025年世纪金榜金榜学案九年级物理全一册人教版》

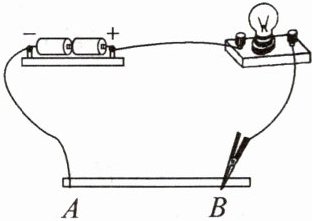

1. 如图所示,随着夹子在铅笔芯上向左移动,接入电路中的铅笔芯变短,电阻变小,电路中的电流变大,灯泡变亮。实验中,铅笔芯与夹子相当于滑动变阻器(选填“滑动变阻器”或“定值电阻”)。

答案： 短　小　大　亮　滑动变阻器

2. 如图所示是实验室中常见的滑动变阻器。它上面标的“20 Ω”指的是A、B两个接线柱之间的电阻值,“2 A”指的是允许通过的最大电流为2 A。

答案： 【解析】标有“20Ω　2A”字样的滑动变阻器，“20Ω”指的是A、B接线柱间的电阻值，“2A”指的是滑动变阻器允许通过的最大电流为2A。
答案:A、B　最大电流

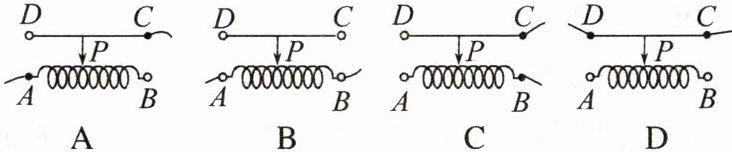

3. 如图是四幅变阻器的示意图,根据图中所接入的两个接线柱回答:当滑片向右移动时,接入电路中的电阻是如何变化的?(均选填“变大”“变小”或“不变”)

图A连入电阻变大;图B连入电阻不变;图C连入电阻变小;图D连入电阻不变。

答案： 变大　不变　变小　不变

4. (2025·南昌月考)如图,下列关于滑动变阻器的构造和使用的说法中正确的是(C)
A.滑片与金属杆之间是绝缘的
B.瓷筒与线圈之间能导电
C.瓷筒上的每一圈线圈之间应彼此绝缘
D.同时接两个接线柱来改变电阻,有6种不同接法

答案： C　滑片与金属杆之间是导电的，否则无法改变电阻，故A错误;瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故B 错误;瓷筒上缠绕的每一圈线圈之间应彼此绝缘，故C正确;同时使用四个接线柱中的两个接入电路来改变电阻，接法是“一上一下”，共有4种不同接法，故D错误。

5. (多选)(2025·天津期中)将如图所示的滑动变阻器连入电路,要求当滑片P向左移动时,电路中的电流减小,则滑动变阻器连入电路的接线柱应是(B、C)
A.A和B
B.B和C
C.B和D
D.A和D

答案： B、C

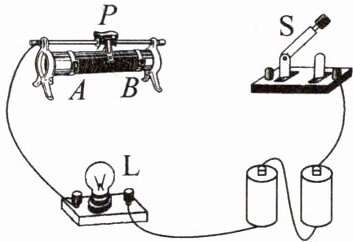

6. 如图所示,请用笔画线代替导线将电路图连接完整。要求:滑动变阻器滑片P向右移动时灯泡变亮。

答案：

7. 下列用电器中,不需要变阻器的是(D)
A.调光台灯
B.调速电风扇
C.调温电熨斗
D.教室的荧光灯

答案： D

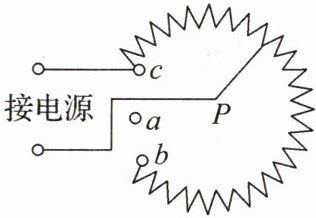

8. 如图所示是一种调节电风扇转速兼开关的调节器,它应与电风扇的电动机串联;若要使现在的转速加快应该逆时针(选填“顺时针”或“逆时针”)转动滑片P。

答案： 串　逆时针

9. 如图甲是音响上音量调节装置,其简化电路如图乙,需在M、N间接入一个滑动变阻器,使滑片P向右移动时电流减小,音量降低。下列连接方式中可行的是(D)
A.M接A,N接B
B.M接C,N接D
C.M接A,N接D
D.M接C,N接B

答案： D
