《2025年世纪金榜金榜学案九年级物理全一册人教版》

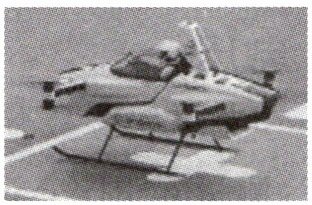

10. (2025·保定期中)如图为某飞行汽车,可以用家用“慢充”,也可在专用高压直流充电桩上“快充”。飞行汽车“快充”的电压约为(D)

A.1.5 V
B.36 V
C.220 V
D.380 V

答案： D

11. 有一个同学在测量电压时用的是 0～3 V 的测量范围,但记录的读数却是 6.5 V,则该同学实际测的电压值是(C)
A.5 V
B.2.5 V
C.1.3 V
D.11.5 V

答案： C

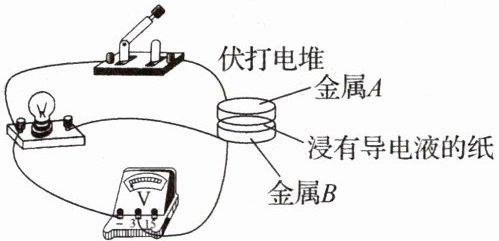

12. (2025·苏州期中)小明自制“伏打电堆”并连接了如图所示电路。闭合开关,小灯泡发光,电压表指针右偏,下列说法正确的是(C)

A.金属 B 是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路,电压表仍有示数
D.若断开开关,A、B 两金属间没有电压

答案： C

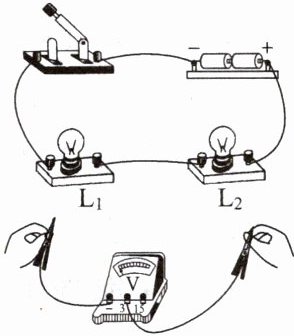

13. (2024 秋·武汉期中)如图所示的电路中,闭合开关后$,L_1、$$L_2 $正常发光。若将手中的两个导线夹接在灯泡$ L_1 $两端,则下列说法正确的是(A)

$A. L_1、$$L_2 $仍正常发光
$B. 电源被短路,两灯泡都不发光$C. L_1 $被短路,只有$ L_2 $发光$D. 电压表能测量出$ L_2 $两端的电压$ U_2$

答案： A 由图可知，两个灯泡串联，开关闭合后，将与电压表相连的两个导线夹接在灯泡L₁两端，由于电压表可以看作断路，所以不会使灯L₁短路，电源也不会被短路，两灯仍能发光。故A正确，B、C错误；此时电压表与灯L₁并联，即电压表能直接测量L₁两端的电压U₁，故D错误。

14. (2025·石家庄期末)如图所示,开关闭合时,电压表 V 测的是 ______(选填$“L_1”“L_2”$或“电源”)两端电压$,V_1 $测的是 ______(选填$“L_1”“L_2”$或“电源”)两端电压；若$ L_1 $比$ L_2 $亮,则通过两灯的电流$ I_1 ______($选填“＞”“＜”或“＝”)I_2。

电源L₂＝

答案： 【解析】根据电路图可知，开关闭合时，两个灯泡串联，电压表V测量的是电源电压，V₁与灯泡L₂并联，测的是灯泡L₂两端的电压；因串联电路中电流处处相等，则通过两灯的电流一样大。答案:电源 L₂ =

15. 在苹果中插入铜片和锌片就做成了苹果电池,铜片是电池的正极,锌片是负极。那么苹果电池的电压大小与铜片和锌片插入苹果的深度有怎样的关系呢？小华对这个问题进行了如下探究。

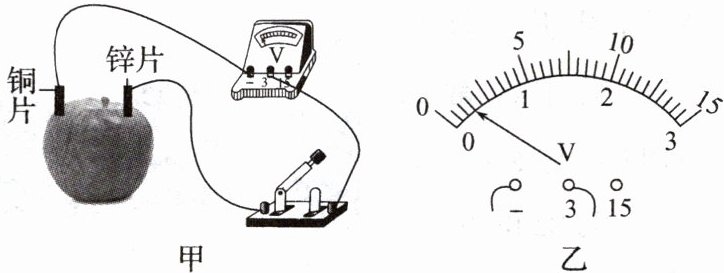

(1)小华连接了图甲所示电路,闭合开关后出现的现象是 电压表指针反偏。

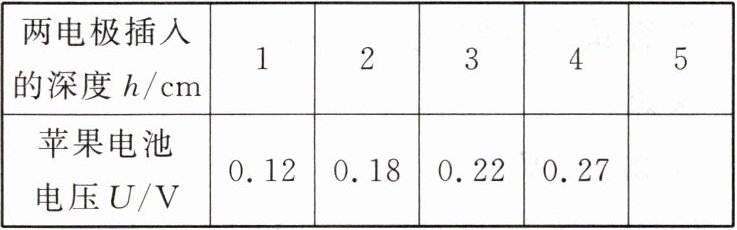

(2)经过老师指导后他继续做实验,测得的实验数据如表：
|两电极插入的深度 h/cm|1|2|3|4|5|
|苹果电池电压 U/V|0.12|0.18|0.22|0.27|0.30|

第 5 次实验时电压表示数如图乙所示,则分析表中数据,得到的实验结论是 铜片和锌片插入的深度越深，苹果电池的电压越大。
(3)根据上面的实验结论,如果要探究水果种类对水果电池电压的影响,在换用其他水果做实验时需要注意 控制两电极在不同水果中插入的深度不变。

答案：
(1)电压表指针反偏
(2)0.30 铜片和锌片插入的深度越深，苹果电池的电压越大
(3)控制两电极在不同水果中插入的深度不变

16. (2025·石家庄模拟)如图所示电路,甲、乙是电学仪表,闭合开关 S 后,灯泡$ L_1、$$L_2 $均正常发光,则(B)

A. 甲是电流表,乙是电压表
B. 甲是电压表,乙是电流表
C. 甲､乙都是电流表
D. 甲､乙都是电压表
点思路:
(1)电流表对电流的阻碍非常小,要和被测用电器串联｡
(2)电压表对电流的阻碍非常大,要与被测用电器并联｡

答案： B
