《2025年世纪金榜金榜学案九年级物理全一册人教版》

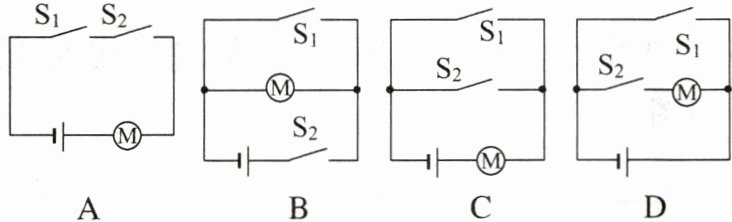

1.(2024·菏泽中考)为确保安全,某品牌电动车须拧动钥匙(相当于闭合开关$S_1)$且按下按键(相当于闭合开关$S_2)$才能启动。下列电路设计符合要求的是 (A)

答案： A

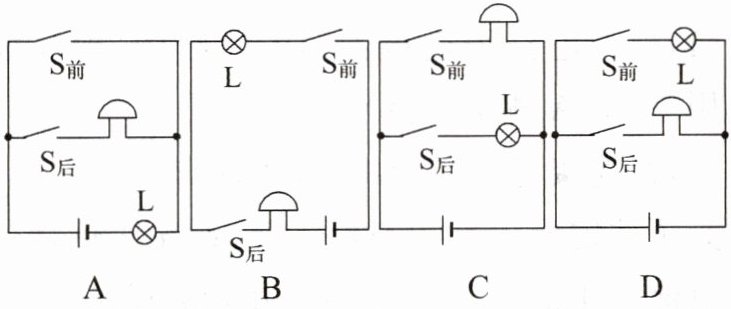

2.(2023·扬州中考)物流仓库值班室,当前门来人时灯亮,后门来人时电铃响。下列电路设计符合要求的是 (D)

答案： D

3.(2024·泸州中考)如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型,小明打算对该作品进行改进,加装电动机带动轮子转动,使骨骼模型动起来,并加装指示灯。电路设计要求为:只闭合开关$S_1,$仅指示灯亮；再闭合开关$S_2,$指示灯亮,电动机M转动；断开开关$S_1,$指示灯熄灭,电动机M停止转动。满足该设计要求的电路是 (B)

答案： B　根据题意可知，当开关S₁闭合时指示灯亮起，再闭合开关S₂时，电动机M才能启动，说明电动机和指示灯可以独立工作、互不影响，即为并联电路，且开关S₁位于干路，开关S₂位于电动机所在支路。

4.(2025·临沂质检)为了方便市民随时随地喝到新鲜奶制品,某小区设置了24小时智能售卖机,如图所示。闭合总开关S,窗口灯带L就会亮起,方便顾客观察商品情况；当内部温度高于设定温度时,温控开关$S_1$自动闭合,压缩机$M_1$开始工作制冷；只有当扫码付款成功后,开关$S_2$闭合,电动机$M_2$才会将相应轨道的商品推出,完成自动售卖。下列电路设计符合要求的是 (D)

答案： D　由题意可知，灯带和M₁、M₂能够独立工作，是并联；S为干路开关，S₁和S₂为支路开关，分别控制M₁、M₂。

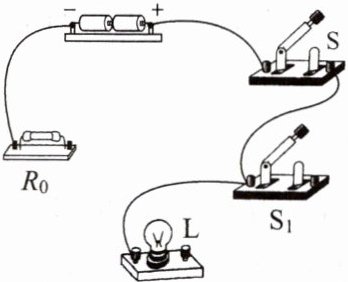

5.(2023·陕西中考)小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R₀、开关S和$S_1$组成。闭合开关S,当井盖未被移动时,相当于开关$S_1$闭合,警示灯L不亮；当井盖被移动时,相当于开关$S_1$断开,警示灯L发光提醒路人。请根据以上要求,将图中的电路补充完整。

答案：
