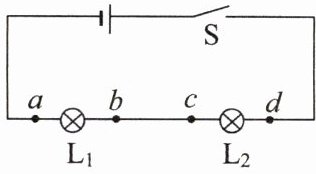

1.(2025·福州期中)如图所示为小华连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab和bc两点,灯$L_1$和$L_2$均不发光;再用导线连接到cd两点时,灯$L_1$发光$,L_2$不发光。由此判定电路的故障是 (B)

A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路

答案： B

2.(2025·珠海期末)如图所示的电路,电源电压恒定不变,闭合开关S后,发现两个灯泡都不亮,电流表无示数,小珠用一根导线检查电路故障,记录数据及相关现象如表所示,则电路中可能存在的故障是 (A)
A.电流表断路
B.电流表短路
C.灯泡$L_1$断路
D.灯泡$L_2$断路

答案： A

3.(2025·潍坊质检)如图所示电路中,电源电压为3V,灯泡$L_1、$$L_2$规格相同。闭合开关S,两灯均不亮。保持S闭合,用电压表测得a、b间电压为0,c、d间电压为3V。下列判断正确的是 (C)

A.b、c间导线断路
B.灯泡$L_1$断路
C.灯泡$L_2$断路
D.灯泡$L_1、$$L_2$均断路

答案： C

4.(2025·潍坊期末)某同学连接的电路如图所示,闭合开关后,无论怎样调节滑动变阻器,灯泡$L_1、$$L_2$都不亮。他用电压表进行电路故障检测,把电压表先后并联在ab、af、ae两点之间,电压表都有示数,而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是 (C)



A.灯泡$L_1$短路
B.灯泡$L_2$短路
C.de间断路
D.be间断路

答案： C

5.(2025·湖南二模)小宇依照如图所示的电路图连接电路,当闭合开关S后,调节滑动变阻器,发现小灯泡L不亮。他利用一个完好的检测灯连接入电路中进行故障检测。接a、b之间时,检测灯发光,接a、d之间时,检测灯不发光。假设导线连接良好,电路中只有一处故障,则电路中的故障可能是 (B)

A.开关S断路
B.小灯泡L断路
C.滑动变阻器R短路
D.滑动变阻器R断路

答案： B 图示电路是串联连接,闭合开关S,调节滑片,小灯泡L不亮,可能是电路出现了断路,或灯泡短路,将检测灯接在a、b间时,检测灯发光,说明a、b间通路,检测灯接在a、d间时,检测灯不发光,则d、b间有断路,电路只有一处故障,则可能是灯泡L断路了。
