3. 小科和同学们在做“研究电流与电压的关系”的实验过程中:

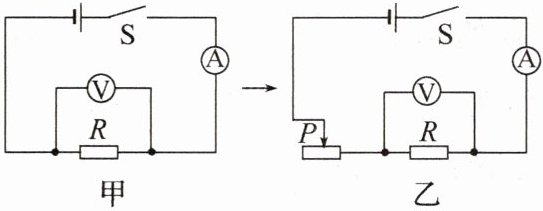

(1)小科和同学们经过讨论,完成了“研究电流与电压的关系”实验,两次实验电路的设计如图甲、乙所示。由图甲改进为图乙,是因为使用滑动变阻器既能保护电路,又能改变______,进行多次测量,方便寻找普遍规律;

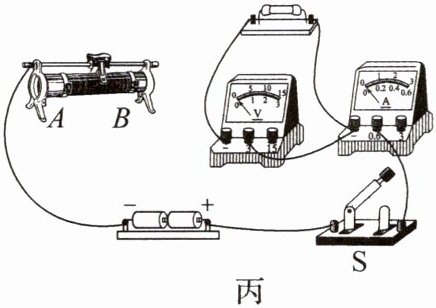

(2)请用笔画线代替导线,帮助小科按电路图乙,将图丙中的实物电路连接完整;

(3)闭合开关S,电流表有示数,电压表无示数,经检查各元件连接正确,已知导线、电表均完好且接触良好,则故障的原因可能是______;

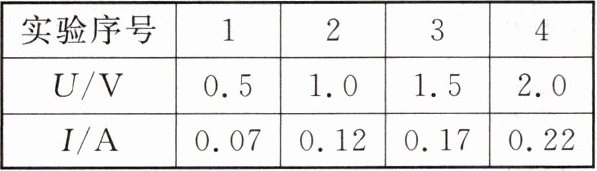

(4)小科将10Ω的电阻作为R接入电路,闭合开关S,通过调节滑动变阻器滑片P,测出四组不同的电压和电流值,并记录在表格中。通过数据分析和观察电表,他发现在实验中存在一个失误,该失误是实验前电流表______。
| 实验序号 | 1 | 2 | 3 | 4 |
| U/V | 0.5 | 1.0 | 1.5 | 2.0 |
| I/A | 0.07 | 0.12 | 0.17 | 0.22 |

(5)数据修正后,小科绘制了如图丁所示的图像。由图像可知,电阻一定时,通过导体的电流与导体两端的电压成______,图中$U_{0}与I_{0}$的比值为______Ω。

(1)小科和同学们经过讨论,完成了“研究电流与电压的关系”实验,两次实验电路的设计如图甲、乙所示。由图甲改进为图乙,是因为使用滑动变阻器既能保护电路,又能改变______,进行多次测量,方便寻找普遍规律;
(2)请用笔画线代替导线,帮助小科按电路图乙,将图丙中的实物电路连接完整;
(3)闭合开关S,电流表有示数,电压表无示数,经检查各元件连接正确,已知导线、电表均完好且接触良好,则故障的原因可能是______;
(4)小科将10Ω的电阻作为R接入电路,闭合开关S,通过调节滑动变阻器滑片P,测出四组不同的电压和电流值,并记录在表格中。通过数据分析和观察电表,他发现在实验中存在一个失误,该失误是实验前电流表______。
| 实验序号 | 1 | 2 | 3 | 4 |
| U/V | 0.5 | 1.0 | 1.5 | 2.0 |
| I/A | 0.07 | 0.12 | 0.17 | 0.22 |
(5)数据修正后,小科绘制了如图丁所示的图像。由图像可知,电阻一定时,通过导体的电流与导体两端的电压成______,图中$U_{0}与I_{0}$的比值为______Ω。
答案:
(1)电阻R两端的电压
(2)
(3)定值电阻短路
(4)没有调零
(5)正比 10
(1)电阻R两端的电压
(2)
(3)定值电阻短路
(4)没有调零
(5)正比 10
4. 图甲是探究“电流与电阻的关系”的实验电路。

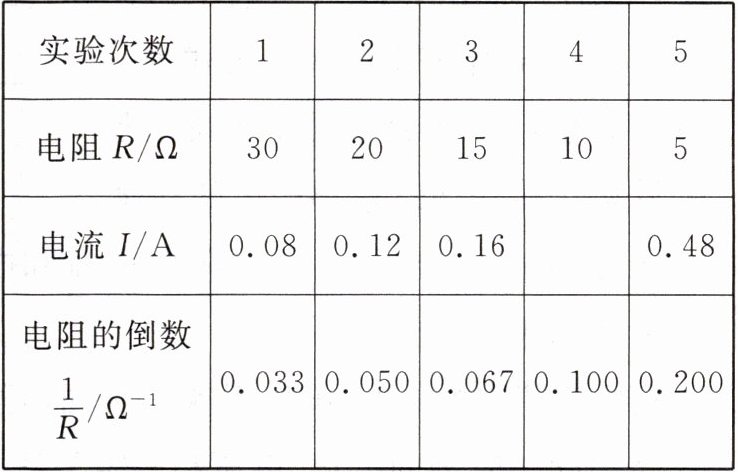

(1)实验时,依次更换不同的电阻,调节______,保证电阻两端电压不变,分别记录每次电阻R和电流表示数I,数据如表:
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电阻R/Ω | 30 | 20 | 15 | 10 | 5 |
| 电流I/A | 0.08 | 0.12 | 0.16 | | 0.48 |
| 电阻的倒数$\frac{1}{R}/Ω^{-1}$ | 0.033 | 0.050 | 0.067 | 0.100 | 0.200 |

(2)第4次实验的电流表示数如图乙所示,读数为______A。

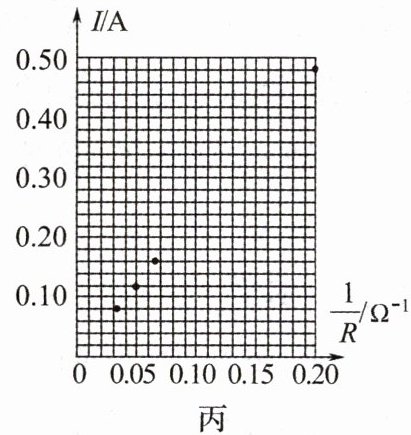

(3)为了更精确地描述I与R的关系,在表中增加了$\frac{1}{R}$的数据,并根据I、$\frac{1}{R}$的值在图丙 的坐标纸中描出了相应的点,请你在图丙中补充第4次的实验数据点,并作出I-$\frac{1}{R}$图像。

(4)根据图像可以得到 的实验结论 ______。
(1)实验时,依次更换不同的电阻,调节______,保证电阻两端电压不变,分别记录每次电阻R和电流表示数I,数据如表:
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电阻R/Ω | 30 | 20 | 15 | 10 | 5 |
| 电流I/A | 0.08 | 0.12 | 0.16 | | 0.48 |
| 电阻的倒数$\frac{1}{R}/Ω^{-1}$ | 0.033 | 0.050 | 0.067 | 0.100 | 0.200 |
(2)第4次实验的电流表示数如图乙所示,读数为______A。
(3)为了更精确地描述I与R的关系,在表中增加了$\frac{1}{R}$的数据,并根据I、$\frac{1}{R}$的值在图丙 的坐标纸中描出了相应的点,请你在图丙中补充第4次的实验数据点,并作出I-$\frac{1}{R}$图像。
(4)根据图像可以得到 的实验结论 ______。
答案:
(1)滑动变阻器的滑片
(2)0.24

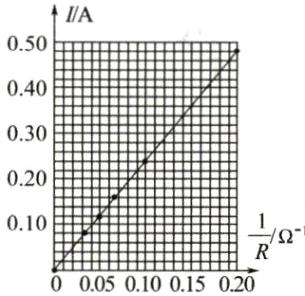

(3)如图
(4)导体两端电压一定时,通过导体的电流与导体的电阻成反比
(1)滑动变阻器的滑片
(2)0.24
(3)如图
(4)导体两端电压一定时,通过导体的电流与导体的电阻成反比
