《2025年世纪金榜金榜学案九年级物理全一册人教版》

9.(物理学与日常生活)(2024秋·淄博质检)“喝酒不开车,开车不喝酒。”酒精浓度检测仪中装有酒精气体传感器,这种传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小,从而引起电路中电流和电压的变化。如图所示,当酒精气体浓度增大时,下列说法正确的是(A)

A.电压表的示数变大
B.电路中的电流变小
C.定值电阻R消耗的功率变小
D.电路消耗的总功率不变

答案： A

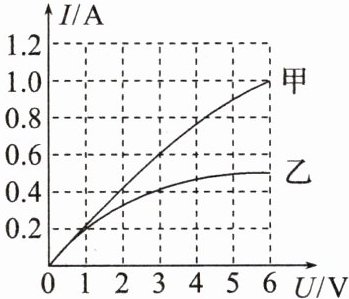

10.甲、乙两只灯泡,其I-U关系图像如图所示,现将甲、乙两灯串联在电路中,当电源电压为5V时,两灯消耗的总功率是(C)

A.0.8 W
B.1.2 W
C.2 W
D.3 W

答案： C

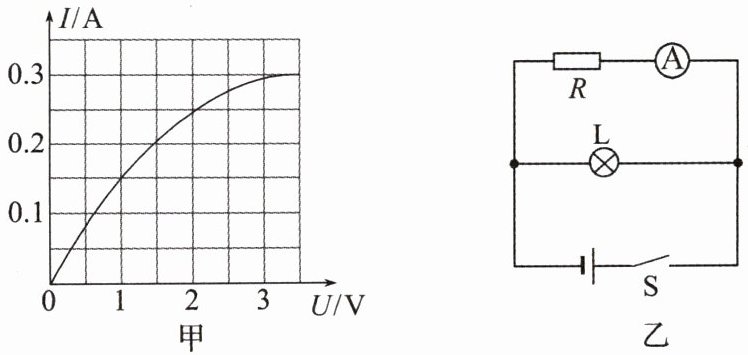

11.(2024·河南中考)图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路,电阻R阻值为10Ω,闭合开关S,电流表示数为0.2A,则电源电压为2V,干路电流为0.45A,此时灯泡L的电功率为0.5W。

答案： 【解析】由电路图乙可知,电阻R和灯泡L并联。由欧姆定律可得,电阻R两端的电压$U_{R}=I_{R}R=0.2A×10Ω=2V$;根据并联电路电压规律可知电源电压$U=U_{L}=U_{R}=2V$;由图像甲可知,此时通过灯泡的电流$I_{L}=0.25A;$由并联电路电流规律可得,干路电流$I=I_{L}+I_{R}=0.25A+0.2A=0.45A$。此时灯泡的电功率$P_{L}=U_{L}I_{L}=2V×0.25A=0.5W$。答案:2 0.45 0.5

12.(2024·周口质检)如图所示电路,电源电压恒定$,R_1= 10Ω,R_2= 5Ω,$当$S_2$闭合$,S_1、$$S_3$断开时,电流表的示数为0.2A;当$S_1、$$S_3$闭合$,S_2$断开时,电流表示数为0.9A,$R_2$的电功率为1.8W。

答案： 0.9 1.8

13.如图所示的电路,电源电压保持不变。闭合开关$S_1$和$S_2$时,电流表示数为3A,电阻$R_1$消耗的功率为18W;只闭合开关$S_2$时,电流表的示数变化了2A。求:

(1)电源电压U。
(2)电阻$R_1$的电阻值。
(3)只闭合开关$S_2$时,电阻$R_2$消耗的功率$P_2。$

答案： 解:
(1)由P=UI可得电源电压:$U=\frac {P}{I}=\frac {18W}{3A}=6V$。
(2)由$I=\frac {U}{R}$可得电阻$R_{1}$的电阻值:$R_{1}=\frac {U}{I}=\frac {6V}{3A}=2Ω$。
(3)只闭合开关$S_{2}$时,$R_{1}$与$R_{2}$串联,由电流表的示数变化了2A可知,电阻增大,电流减小了2A,此时电流为1A,电路的总功率:$P'=UI'=6V×1A=6W;$电阻$R_{1}$的电功率:$P_{1}=I'^{2}R_{1}=(1A)^{2}×2Ω=2W;$电阻$R_{2}$消耗的功率:$P_{2}=P'-P_{1}=6W-2W=4W$。

14.(科学思维)如图所示,该手机待机时电流约为10mA,电压为5V,则手机待机时的电功率为0.05W;一块原装手机电池板充满电可供其待机工作200h,则该电池板充满电时储存的电能为10W·h。小明发现手机电池容量只剩20%,他用30W的充电器给手机充电,但他还在继续使用手机,若手机正常工作的功率为5W,要使手机电池充满电需要的时间为0.32h。

答案： 0.05 10 0.32
