《2025年世纪金榜金榜学案九年级物理全一册人教版》

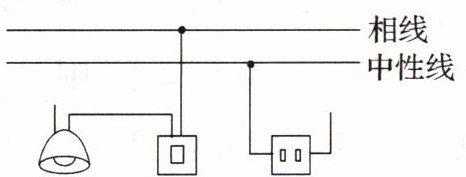

1.(2024·吉林中考)如图所示,请用笔画线表示导线,将电灯和插座接入家庭电路中。

相线
中性线

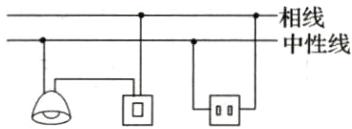

答案：
相线 中性线

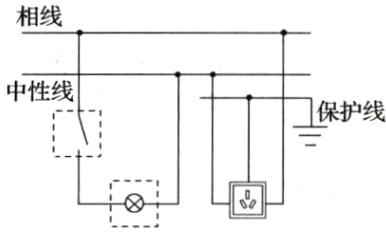

2.(2024·常州中考)请在图中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三孔插座接入电路。

相线
中性线
保护线

答案：
相线 中性线 保护线

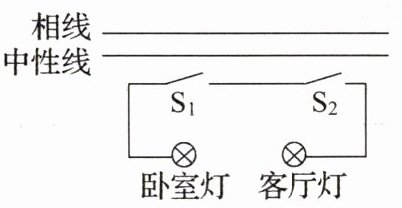

3.(2024秋·河南质检)如图所示是小文家装修时已经连接好的部分电路,卧室灯和客厅灯分别由$S_1$和$S_2$控制,请用笔画线代替导线,将电灯和开关正确连入电路。

相线
中性线
$S_1 S_2$
卧室灯 客厅灯

答案：
相线 中性线 S₁ S₂ 卧室灯 客厅灯

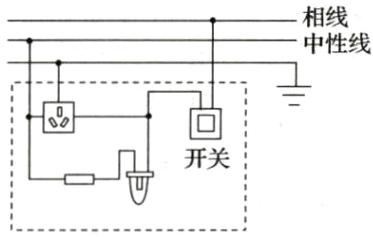

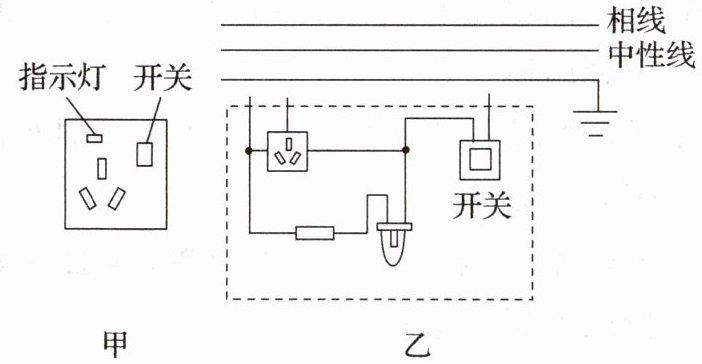

4.(2024·广东中考)图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。

甲 乙
相线
中性线

答案：
相线 中性线 开关

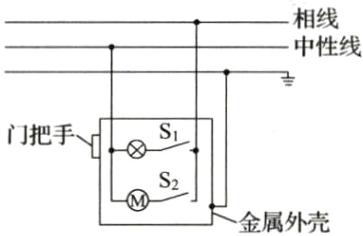

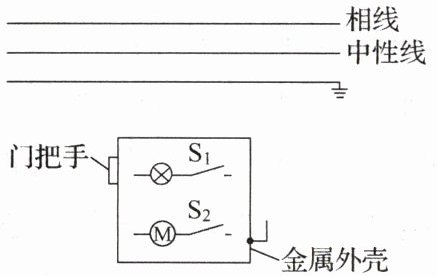

5.如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关$S_1$控制,压缩机M由开关$S_2$控制。根据题意,将图连接完整,并符合安全用电原则。

相线
中性线
门把手$ S_1$
$S_2$
M
金属外壳

答案：
相线 中性线 门把手 S₁ S₂ 金属外壳

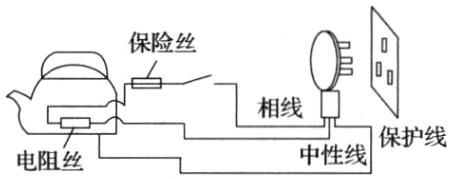

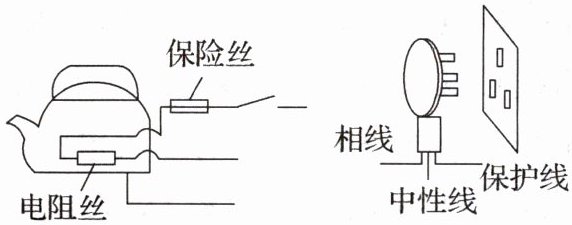

6.(2024秋·无锡质检)如图所示,在图中把插头与电水壶正确连线。

保险丝
电阻丝
相线 保护
中性线

答案：
保险丝 相线 保护线 电阻丝 中性线

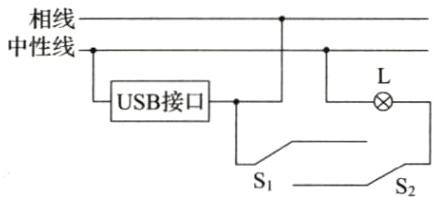

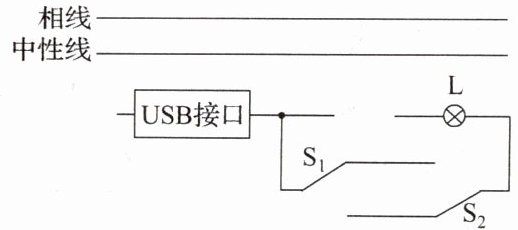

7.小旭家正在进行新房装修,需要安装一盏在一楼和二楼都能控制的楼梯灯,且有一个USB接口,他设计的电路如图所示。请把灯和USB接口正确接入电路。

相线
中性线
USB接口 L
$S_1$
$S_2$

答案：
相线 中性线 USB接口 L S₁ S₂
