《2025年世纪金榜金榜学案九年级物理全一册人教版》

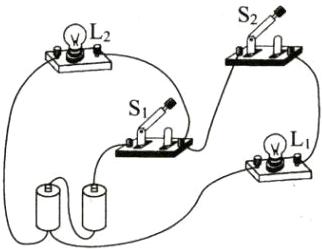

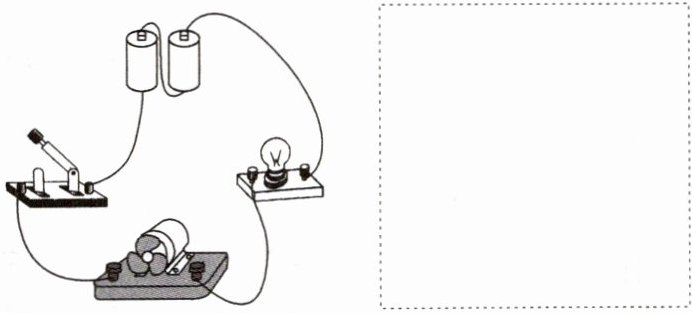

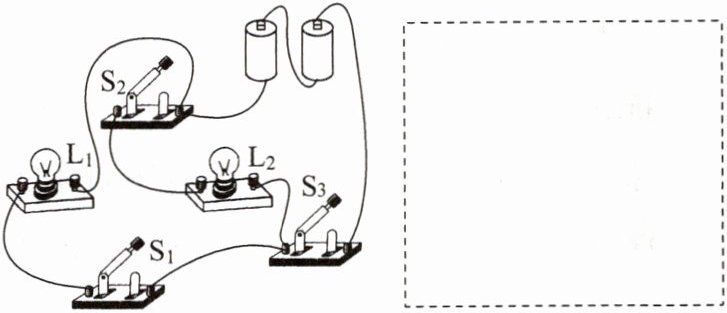

1.(2025·济宁期末)请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：

2.(2025·汕头质检)根据图中的实物图画出相应的电路图,要求在图上标出元件名称。

答案：

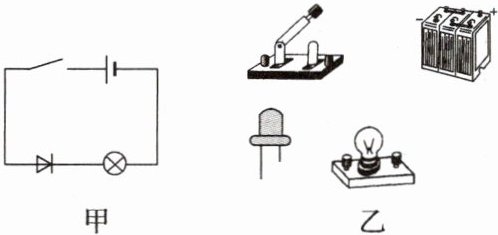

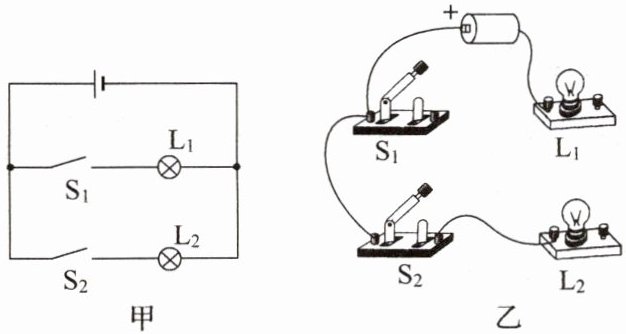

3.(2024·贵州一模)根据如图甲所示电路图,用笔画线代替导线将图乙中实物图连接完整。

答案：

4.(2025·无锡期中)请按照图甲中的电路图,在图乙的实物图中将缺少的导线补全,要求连线不能交叉。

答案：

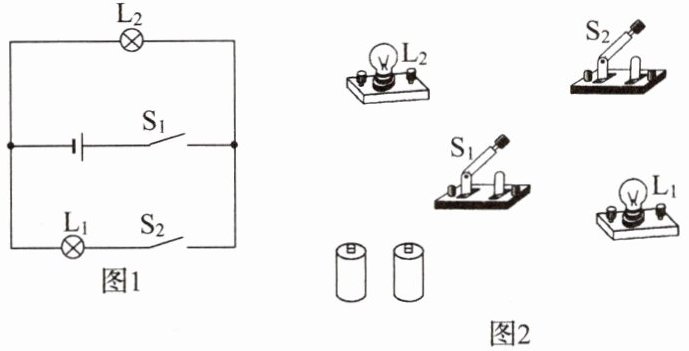

5.根据图1所示的电路图,用笔画线代替导线,连接图2实物电路(要求导线不能交叉)。

答案：

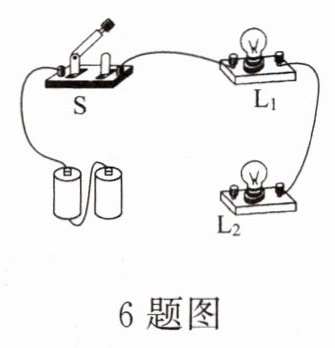

6.(2024·常州模拟)请在图中用笔画线代替导线将实物电路连接完整,使$L_1$和$L_2$并联,开关同时控制两个灯泡,导线不能交叉。

答案：

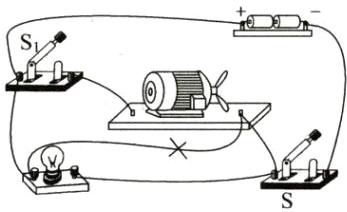

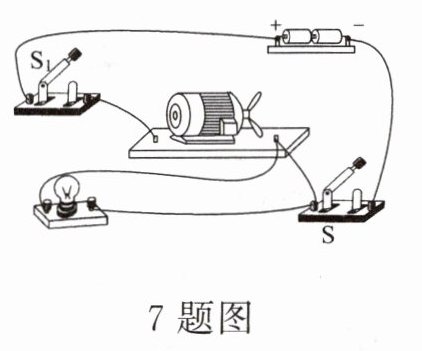

7.在如图所示电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确连接方式。要求:改正后,灯泡和电动机并联,开关S控制所有用电器$,S_1$只控制电动机。

答案：
