《2025年世纪金榜金榜学案九年级物理全一册人教版》

10. (核心素养·模型构建)高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是(C)
A.称重表相当于一个电压表
B.电路中的$R_1$是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： C

11. 如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是(C)

答案： C

12. 如图所示是插入式电阻箱的结构。它的最大电阻值是15Ω,图中A、B两个接线柱之间的电阻值是7Ω。

答案： 【解析】当铜塞全部拔出时，电阻丝全部接入电路，此时电阻值最大，最大电阻为5Ω+5Ω+2Ω+2Ω+1Ω=15Ω;图中有两铜塞拔出，其对应的电阻分别为5Ω、2Ω,故A、B两接线柱之间的电阻是5Ω+2Ω=7Ω。
答案:15　7

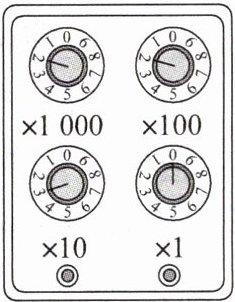

13. 实验室中常用的滑动变阻器是把镍铬合金丝(选填“镍铬合金丝”或“铜丝”)紧密地缠绕在瓷筒上制成的。如图所示的电阻箱读数为2230Ω。

答案： 镍铬合金丝　2230

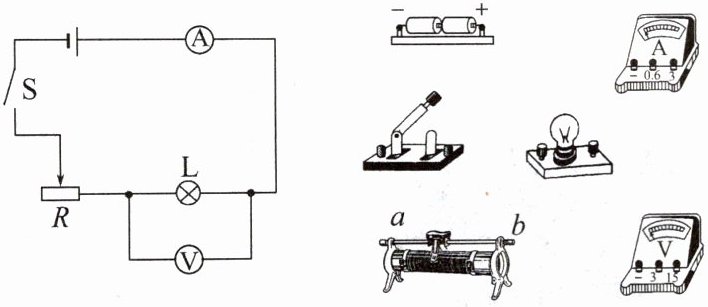

14. (2024·大庆中考)根据电路图,用笔画线代替导线连接实物图。要求:
(1)电压表测量范围用0~3 V,电流表测量范围用0~0.6 A;
(2)滑动变阻器的滑片置于a端时,接入电路的阻值最大。

答案：

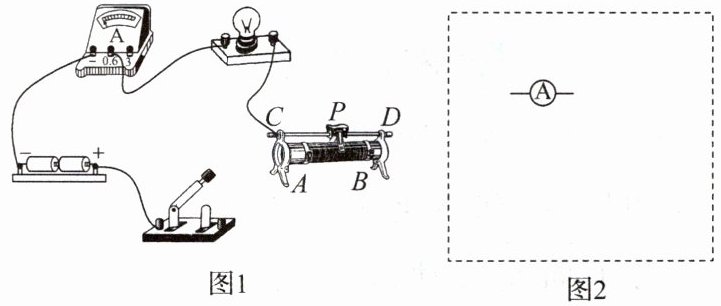

15. 用滑动变阻器改变小灯泡的亮度:
(1)要求滑动变阻器滑片向左移动时能使灯亮度变暗。请用笔画线代替导线连接如图1实物图,并在图2虚线框中画出相应的电路图。
(2)开关闭合前,滑动变阻器的滑片P应滑到______(选填“A”或“B”)端。
(3)要使小灯泡变亮,滑片应向______(选填“左”或“右”)端滑动,电流表的示数将______。
(4)开始实验后,小明同学发现移动滑片P时,灯忽亮忽熄,这可能是因为______。

答案：

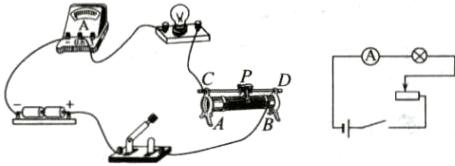

(1)如图所示
　　
(2)A　
(3)右　变大　
(4)滑片接触不良

16. (跨学科·物理与日常生活)一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与圆弧形电阻AB组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略地知道风力的大小。有人认为把图中的灯泡换成电流表更好,你的观点是什么?并说明理由这样不可以，因为若风力过大可能会导致电路发生短路。

答案： 【解析】据题可知，无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，金属杆OC与圆弧形电阻AB组合在一起相当于滑动变阻器。风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小;但若将小灯泡换成电流表，由于该电路中只有滑动变阻器一个电阻，所以若风力过大，可能会导致电路发生短路，故不可以。
答案:滑动变阻器　　亮度　　这样不可以，因为若风力过大可能会导致电路发生短路
