《2025年世纪金榜金榜学案九年级物理全一册人教版》

9. (2025·北京质检)关于如图所示电路的判断,正确的是(D)
A.只闭合开关$S_1$时,灯泡$L_1、$$L_3$并联
B.只闭合开关$S_2$时,灯泡$L_2、$$L_3$并联
C.只闭合开关$S_2、$$S_3$时,灯泡$L_2、$$L_3$串联
D.闭合所有开关时,灯泡$L_1、$$L_2$并联$,L_3$短路

答案： 【解析】：
这是一道关于电路分析的题目，主要考查串联电路和并联电路的特点以及开关对电路的控制作用。解题的关键在于根据不同开关的闭合情况，分析电流的路径，从而判断灯泡的连接方式。
选项A：只闭合开关$S_1$时，电流从电源正极出发，依次经过$L_1$、$S_1$、$L_3$，最后回到电源负极，电流只有一条路径，所以灯泡$L_1$、$L_3$是串联，而不是并联，A选项错误。
选项B：只闭合开关$S_2$时，电流从电源正极出发，依次经过$L_2$、$S_2$、$L_3$，最后回到电源负极，电流只有一条路径，所以灯泡$L_2$、$L_3$是串联，而不是并联，B选项错误。
选项C：只闭合开关$S_2$、$S_3$时，$L_3$被$S_3$短路，电流从电源正极出发，经过$L_2$、$S_2$回到电源负极，电路中只有$L_2$接入电路，不是$L_2$、$L_3$串联，C选项错误。
选项D：闭合所有开关时，$L_3$被$S_3$短路，电流从电源正极出发，在节点处分为两条支路，一条支路经过$L_1$，另一条支路经过$L_2$，然后两条支路汇合回到电源负极，所以灯泡$L_1$、$L_2$并联，$L_3$短路，D选项正确。
【答案】：D

10. (2024·遂宁中考)图中的电动独轮车依靠电力驱动,低碳环保。当电源开关S闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)

答案： 解：分析电路要求：S闭合时指示灯亮（待机），S₁闭合时电动机工作。
指示灯与电动机需独立控制，应为并联。
S为总开关，控制整个电路；S₁仅控制电动机，与电动机串联。
选项分析：
A. S闭合时，指示灯与电动机串联，S₁闭合短路电动机，不符合。
B. S控制电动机，S₁控制指示灯，与题意开关作用相反，不符合。
C. S为总开关，指示灯直接并联在电源两端（S闭合即亮），S₁与电动机串联（S₁闭合电动机工作），符合要求。
D. S₁与指示灯串联，S闭合时指示灯不亮，不符合待机状态要求。
答案：C

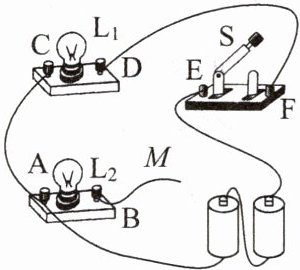

11. 如图所示是小刚在连接电路时的情景,若要使$L_1$和$L_2$两只灯泡并联,开关S同时控制两灯,则线头M应接在D接线柱上;若要使$L_1$和$L_2$并联,开关S只控制灯$L_1,$则线头M应接在E(均选填“C”“D”或“E”)接线柱上。

答案： 【解析】：
题目给出了小刚在连接电路时的情景，考查的是串联电路和并联电路的知识点，需要理解并联电路中电流的路径以及开关在不同位置时的作用。
首先，要使$L_1$和$L_2$两只灯泡并联，且开关S同时控制两灯，需要确保电流可以分别流过$L_1$和$L_2$，然后汇合回到电源。
观察电路图，若线头M接在D接线柱上，电流从电源正极流出后，会分别流过$L_1$和$L_2$，然后汇合在F点，通过开关S回到电源负极，满足条件。
其次，若要使$L_1$和$L_2$并联，但开关S只控制灯$L_1$，需要让开关S只串联在$L_1$的支路上。
观察电路图，若线头M接在E接线柱上，电流从电源正极流出后，会分别流过$L_1$和$L_2$。
但流过$L_1$的电流会经过开关S，而流过$L_2$的电流则不会，因此开关S只控制$L_1$，满足条件。
【答案】：D；E。

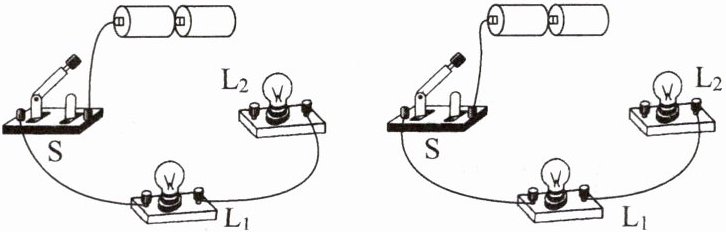

12. (2024 秋·深圳期中)用笔画线代替导线,把下面的两个实物电路补充完整,要求导线不能交叉,开关同时控制两个灯泡。

答案：

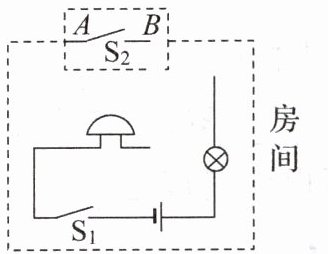

13. 小明为仓库设计一个自动防盗报警电路。要求:房门只要被打开,开关$S_2$会断开,电铃发声自动报警,请你将如图所示的电路补充完整,使之符合要求。

答案：

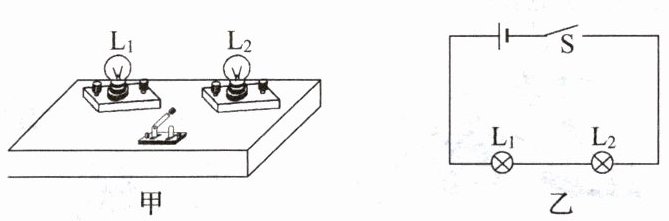

14. 如图甲所示的电学实验盒,当老师闭合开关时,两只小灯泡都亮了;断开开关,两灯泡又同时熄灭。
(1)请你判断:在这个木盒内,除了导线,一定还有另外一个电路元件,它是电源;
(2)根据上述现象,你不能(选填“能”或“不能”)断定这两只小灯泡是串联的,原因是并联电路中，干路开关也能控制所有用电器;
(3)做物理实验时,同学们把两只小灯泡串联接在用干电池作电源的电路中。小明连接好电路(如图乙所示)后闭合开关S,他发现$L_1、$$L_2$两只灯泡都不亮,他用手按一下灯泡$L_1,L_1、$$L_2$仍然都不亮,按一下灯泡$L_2,$两灯都亮,松开手两灯又不亮,则故障可能是$L_2$与灯座接触不良(选填$“L_1$灯丝断了$”“L_2$灯丝断了$”“L_1$短路$”“L_2$短路”或$“L_2$与灯座接触不良”);
(4)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;小明将开关S换接到$L_1$和$L_2$之间,闭合开关后观察到的现象是两灯同时亮(选填$“L_1$先亮$,L_2$后亮$”“L_2$先亮$,L_1$后亮”或“两灯同时亮”)。

答案： 【解析】：
（1）一个完整的电路由电源，用电器，开关，导线组成，一个木盒内，有导线，开关和灯泡，所以还应该有电源，灯泡才会亮。
（2）串联电路和并联电路中，开关都可以控制所有的灯泡点亮或熄灭，所以无法断定这两只小灯泡是串联的。
（3）如果$L_1$灯丝断了，$L_2$是亮的，如果$L_2$灯丝断了，$L_1$是亮的，如果$L_1$短路，$L_2$是亮的，如果$L_2$短路，$L_1$是亮的，所以故障只可能是$L_2$与灯座接触不良。
（4）因为串联电路中各用电器之间互相影响，所以无论开关换到哪个位置，闭合开关后两灯都会同时亮。
【答案】：
（1）电源
（2）不能；并联电路中，干路开关也能控制所有用电器
（3）$L_2$与灯座接触不良
（4）两灯同时亮
