《2025年世纪金榜金榜学案九年级物理全一册人教版》

1. 小王用如图所示的电路来探究串联电路的电流特点,用一个电流表分别测量A、B、C三处的电流。

(1)在连接电路时,开关必须断开。
(2)实验中最好选择规格不同的小灯泡。

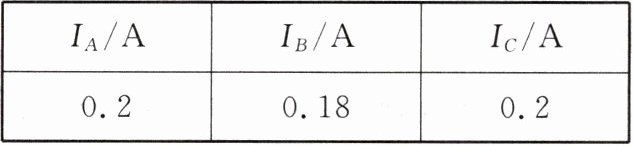

(3)用电流表分别测出图中A、B、C三处的电流大小,如表所示:
|I_A/A|I_B/A|I_C/A|
|0.2|0.18|0.2|

则得出结论:串联电路中各处的电流相等。
分析实验数据,发现三处的测量值有差异,下列分析正确的是A。
A. 可能是测量误差造成的
B. 可能是因为没有对电流表进行调零
(4)为了进一步探究A、B、C三处的电流大小的关系,总结普遍规律,他下一步的操作是换用不同规格的灯泡,再次测量A、B、C三处的电流。

答案：
(1)断开　
(2)不同
(3)串联电路中各处的电流相等　A
(4)不同

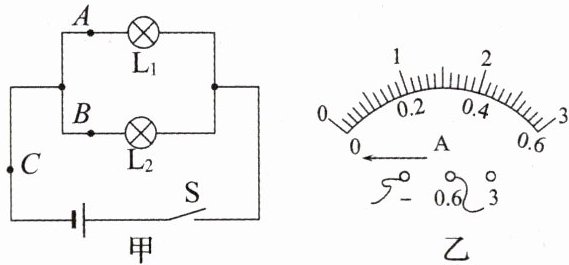

2. 实验课上,老师组织同学们进行探究实验,图甲为小华研究并联电路电流规律的实验电路图。

(1)若要测量通过小灯泡$L_1$电流,则电流表应串联在图甲中的 A(选填“A”“B”或“C”)处。
(2)若要测量A处的电流,连接电路闭合开关后,发现指针偏向图乙所示位置,其原因是 电流表正、负接线柱接反了。
(3)排除故障后,小华分别用电流表测出A、B和C三点的电流$I_1、$$I_2$和I,三次电流表的示数分别为$I_1= 0.5A、$$I_2= 0.52A、$I= 1A,则测量C点时电流表选用的测量范围是 0~3A(选填“0~0.6A”“0.6~3A”或“0~3A”)。最后根据测量结果,在误差允许范围内可得到的结论是 并联电路中干路电流等于各支路电流之和。

答案：
(1)A　
(2)电流表正、负接线柱接反了
(3)0~3A　并联电路中干路电流等于各支路电流之和

3. (2025·临沂质检)在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是 (A)
A.电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足无法判断

答案： A

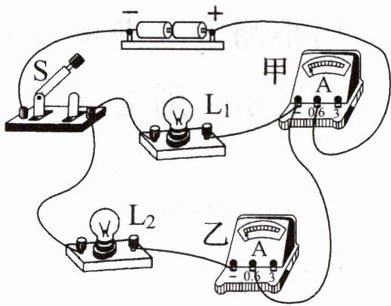

4. (2025·石家庄期中)如图所示的电路中,当开关闭合时,甲电流表的示数为0.6A,乙电流表的示数为0.2A,则下列判断正确的是 (B)

A.通过灯$L_1$的电流为0.6A
B.通过灯$L_1$的电流为0.4A
C.通过电路的总电流为0.8A
D.通过灯$L_2$的电流为0.4A

答案： B

5. (物理学与日常生活)如图所示的插线板中,a接电源,b接台灯,c接电风扇,两个用电器 并联 (选填“串联”或“并联”)接入电路中,用电器均正常工作时,a、b、c中电流最大的是 a 处。

答案： 并联　a
