3.(2024·聊城中考)在“制作定值电阻”的实践活动中,同学们在实验室找到一捆镍铬合金丝,其包装上标有“横截面积$1 mm^2,$长度10 m”的字样。为了利用这捆镍铬合金丝制作一个8 Ω的定值电阻,同学们先将这捆镍铬合金丝两端绝缘皮刮掉接到接线柱上然后进行了如下操作:

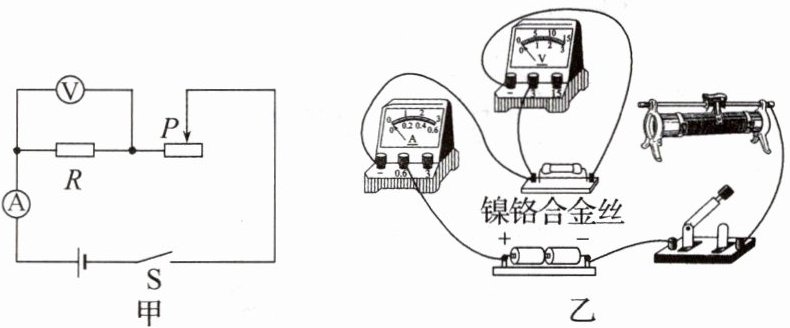

(1)根据甲图的电路图,以笔画线将乙图实物电路连接完整(要求:导线不能交叉)。


(2)闭合开关后,移动滑动变阻器滑片过程中发现电流表、电压表均有示数,但始终不变,出现这一现象原因可能是______(填字母)A.镍铬合金丝短路 B.镍铬合金丝断路 C.滑动变阻器短路 D滑动变阻器断路

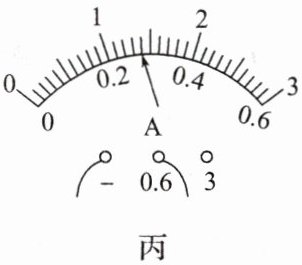

(3)排除故障后闭合开关,移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表格中。第三次实验时,电流表的示数如图丙所示,则测得的电流为______A,计算该次的电阻值为______Ω(计算结果保留两位小数)。

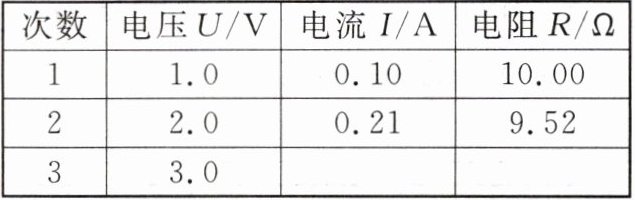

|次数|电压U/V|电流I/A|电阻R/Ω|
|1|1.0|0.10|10.00|
|2|2.0|0.21|9.52|
|3|3.0| | |

(4)为了确定这捆镍铬合金丝的电阻,表格在设计时还应增加的一项内容为______。
(5)根据实验的计算结果,制作8Ω的定值电阻应截取长度约为______m的镍铬合金丝。

答案：
3.

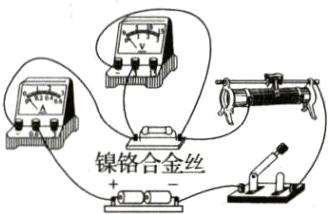

(1)如图
　
(2)C
(3)0.28
(4)电阻平均值$R/\Omega $
(5)8
