6.(2024·眉山质检节选)小华在实验室做“测量未知电阻$R_{x}$”的实验时,设计了如图所示的实验电路图。

(1)电路连接正确后,将电阻箱的阻值调为$R_{0}$;
(2)闭合开关$S_{1}$,将开关$S_{2}$拨到触点1时,电压表的示数为$U_{1}$,则电源电压为$U_{1}$。将开关$S_{2}$拨到触点2,电压表示数为$U_{2}$,则待测电阻的阻值$R_{x}= $$\frac{U_{2}R_{0}}{U_{1}-U_{2}}$。(用$U_{1}$、$U_{2}和R_{0}$表示)

答案：
(2)$U_{1}$ $\frac{U_{2}R_{0}}{U_{1}-U_{2}}$

(1)为了保证电路安全,在闭合开关S前,滑动变阻器滑片应滑到最右(选填“左”或“右”)端;
(2)闭合开关S,将单刀双掷开关拨到“1”,调节滑动变阻器,使电流表指针指到某一值,如图乙,电流表读数为0.3A;
(3)保持(2)中滑动变阻器滑片位置不变,将单刀双掷开关拨到“2”,调节电阻箱R,当阻值为10Ω时,电流表示数与(2)中显示数值相同,则被测电阻$R_{x}$的阻值为10Ω。

答案：
(1)右
(2)0.3
(3)10

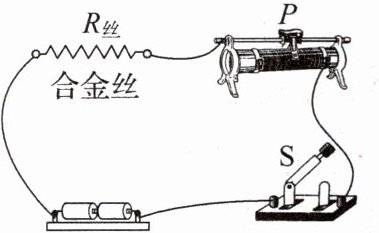

7.(2024·北京海淀区期中)小亮利用如图所示的电路,再借助电阻箱和电压表,用等效替代的方法,测量一段合金丝的电阻$R_{\text{丝}}$。他的主要实验步骤如下所示,请你将实验步骤补充完整。

(1)断开开关S,把电压表并联在合金丝(或滑动变阻器)两端;闭合开关S,调节滑动变阻器滑片P至某一位置,使电压表示数为U并记录;
(2)断开开关S,用电阻箱替代合金丝接入电路;
(3)保持滑动变阻器滑片P位置不变,闭合开关S,调节电阻箱的阻值直至电压表示数仍为U;
(4)读出此时电阻箱的示数为36Ω,则合金丝的电阻值$R_{\text{丝}}=$36Ω。

答案：
(1)合金丝(或滑动变阻器)
(2)合金丝
(3)调节电阻箱的阻值直至电压表示数仍为U
(4)36
