《2025年世纪金榜金榜学案九年级物理全一册人教版》

1.(2024·乐山中考改编)物理学习小组在“探究电流与电压的关系”时,设计了如图甲所示的电路。其中电源电压为3V,定值电阻$R_{1}$约为4Ω,电流表测量范围为0~0.6A,电压表测量范围为0~3V。该小组同学完成了以下实验步骤：

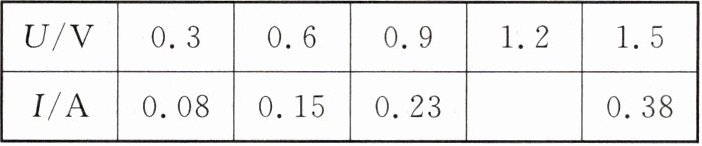

| U/V | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 |
| I/A | 0.08 | 0.15 | 0.23 | | 0.38 |

(1)正确连接好电路,闭合开关S前,需将滑片P移动至______(选填“a”或“b”)端。
(2)闭合开关S后,发现无论怎样移动滑片P,电流表、电压表均无示数。在电源和导线均正常的前提下,你认为引起上述现象的原因可能是______。(写出一种即可)
(3)排除故障后,小组同学正常进行操作,在表格中记录多组电流表、电压表的示数。当电压表示数为1.2V时,电流表示数如图乙所示为______A。
(4)根据表格数据,在图丙中画出I-U关系图像。

(5)分析所绘制的图像得出结论：______。
(6)本实验主要用到的实验方法是______法;滑动变阻器在电路中除了保护电路外,还起到了______的作用。
(7)该小组同学认为还需更换不同阻值的定值电阻重复上述操作,你认为他们这么做的目的是______。

答案：

(1)b　
(2)滑动变阻器断路　
(3)0.3
(4)
(5)在电阻一定的情况下，通过导体的电流与导体两端的电压成正比　
(6)控制变量　改变定值电阻两端的电压和通过的电流　　
(7)多次实验，得出普遍性规律

2. 小明和同学们想要探究电流与电阻有什么关系,请你和他们一起解决下列问题。

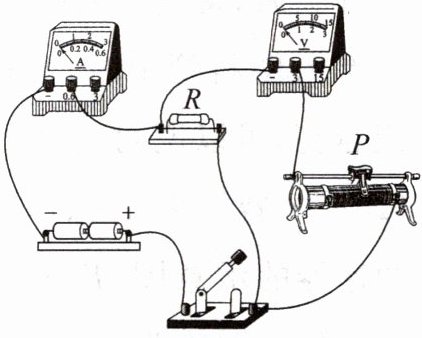

(1)如图所示是小明同学连接好的实验电路,闭合开关后,他发现移动滑片的过程中,电流表的示数______,电压表的示数______。(均选填“变大”“变小”或“不变”)
(2)小刚同学在一旁观察后指出小明没有按照电路图正确连接实物,请你在实物图上对连接错误的一根导线打“×”,并用笔补画一根线代替导线将电路连接正确。
(3)在电路连接正确后,闭合开关前还应______。
(4)为了达到探究的目的,实验过程中必须保持______不变。
(5)小明将5Ω电阻接入电路,闭合开关,移动滑片P发现,电压表始终无示数,电流表始终有示数,其原因可能是______(只填序号)。
A.R短路 B.R断路 C.滑动变阻器短路
(6)排除故障后,小明适当调节滑动变阻器的滑片,使电压表的示数等于2V,将电流表数据记录在表格中。现将5Ω的电阻换为10Ω的电阻,应该调节滑动变阻器接入电路的阻值,使电压表的示数为______,然后将电流表数据记录在表格中。再继续换接20Ω的电阻,重复实验,得到表中的另外一组数据。
(7)分析表中实验数据,请你总结出电流与电阻的关系：______。
| 实验次数 | 1 | 2 | 3 |
| 电阻R/Ω | 5 | 10 | 20 |
| 电流I/A | 0.4 | 0.2 | 0.1 |

答案：

(1)不变　不变
(2)
(3)将滑片移到最大阻值端
(4)导体两端的电压　
(5)A
(6)2V　　
(7)当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
