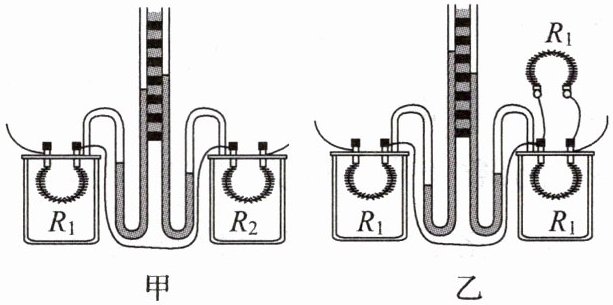

1.探究“电流通过导体时产生的热量与哪些因素有关”时,两个相同的透明容器中密封着质量相等的空气,用电阻丝$R_{1}$、$R_{2}$对容器中的空气进行加热,$R_{1}小于R_{2}$,如图甲所示。
【基础探究】
(1)$R_{1}$、$R_{2}$串联的目的是保证 电流 相同；U形管液面高低反映了电阻丝 产生热量的多少。
(2)如图甲实验中,通电10s观察到图中U形管中液面高度的变化不同,说明电流产生的热量与 电阻大小 有关。
(3)在探究电流通过导体时产生的热量与电流的关系时,将$R_{2}换成与R_{1}$相同的电阻丝,并在容器外并联一个$R_{1}$,如图乙所示。通电10s左侧U形管中液面高度的变化 大于 (选填“大于”或“小于”)右侧U形管中液面高度的变化。
【创新拓展】

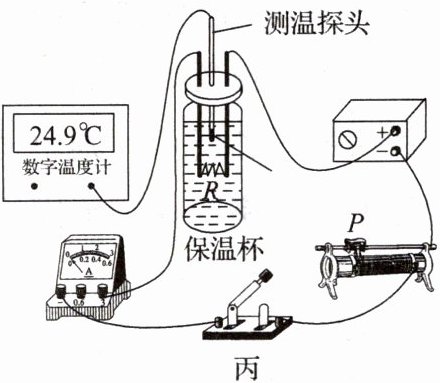

(4)(装置创新)小阳连接了如图丙所示的电路来探究电热与电流大小是否有关,其中保温杯中装有质量一定的煤油、阻值一定的电阻丝R和数字温度计的测温探头,他利用该电路及秒表进行实验。请你写出简要实验步骤： ①将滑动变阻器的滑片向右调至适当位置,电流变大，通电2 min,记录此时温度计的示数$t_{1}$;②再将滑片向右调至适当位置,使电流更大,记录电流表的示数,通电2 min,记录温度计的示数$t_{2}$;③分析得出结论 。

答案： 1.
(1)电流 产生热量的多少
(2)电阻大小
(3)大于
(4)①将滑动变阻器的滑片向右调至适当位置,电流变大，通电2 min,记录此时温度计的示数$t_{1}$;②再将滑片向右调至适当位置,使电流更大,记录电流表的示数,通电2 min,记录温度计的示数$t_{2}$;③分析得出结论

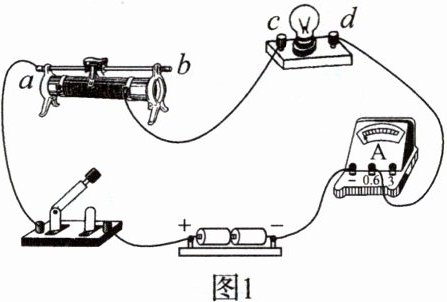

2.(2024秋·广东质检)小明连接了如图1所示的电路,灯泡上标有“2.5V 0.3A”。

(1)闭合开关,看不到灯亮,电流表有示数。小明认为灯不亮的原因是灯丝断了,你认为他的说法是否正确？ ；依据是 。

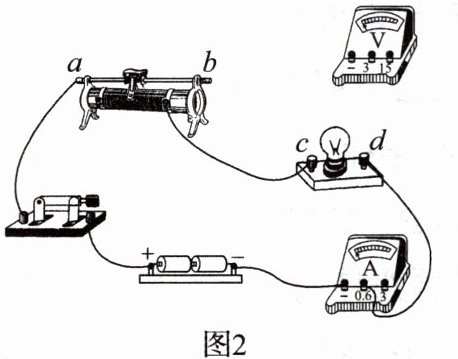

(2)小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图2中将用电压表测ab接线柱间的电压时的实物图补充完整。

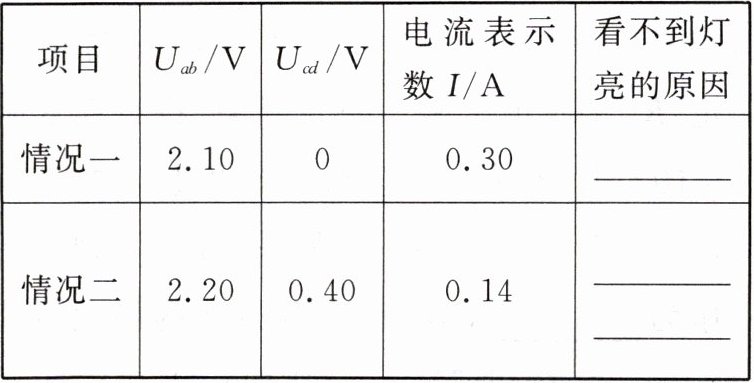

(3)测量时若出现表中的情况,请根据实验数据将看不到灯亮的原因补充完整。
|项目|$U_{ab}/V$|$U_{cd}/V$|电流表示数I/A|看不到灯亮的原因|
|情况一|2.10|0|0.30| |
|情况二|2.20|0.40|0.14| |

情况二中,看不到灯亮,通电10s灯消耗的电能为 。

答案：
2.
(1)不正确 电流表有示数,说明电路是通路,如果灯丝断了,电流表不可能有示数

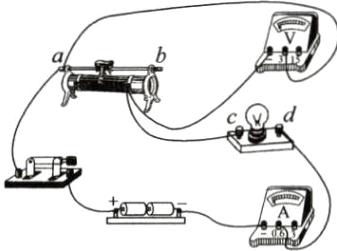

(2)
(3)cd间短路 小灯泡的实际功率太小 0.56 J
