1. 如图所示,电源电压为6 V,一只标有“3 V 3 W”的小灯泡(灯丝电阻不变)与一个最大阻值为9 Ω的滑动变阻器串联,在保证电路安全工作的前提下,电路消耗的最大功率和滑动变阻器两端的最大电压分别为(A)

A.6 W 4.5 V
B.4.5 W 6 V
C.6 W 6 V
D.9 W 4.5 V

答案： A

2. 如图所示,电源电压6 V保持不变,定值电阻$R_{1}$标有“10 Ω 0.5 A”字样,滑动变阻器$R_{2}$标有“20 Ω 1 A”字样,电流表和电压表选择的测量范围分别为0~0.6 A和0~3 V。闭合开关S,在保证电路安全的情况下,滑动变阻器$R_{2}$允许接入的最小值为2Ω,电路消耗的最大功率为3W。

答案： 2 3

3.(2024·烟台中考)如图甲所示,电源电压恒定,$R_{0}$为定值电阻。闭合开关,将滑动变阻器R的滑片P从a端移到b端的过程中,其电流I与电压U的关系图像如图乙所示,则电源电压为3V,滑动变阻器R的最大阻值为10Ω,电阻$R_{0}$消耗的最大功率和最小功率之比为9:1。

答案： 3 10 9:1

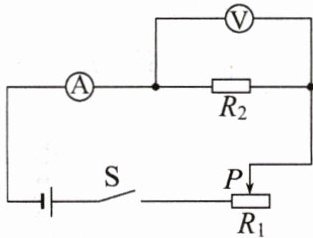

4.(2024秋·衡水质检)如图所示的电路中,电源电压不变,闭合开关S,移动滑动变阻器的滑片P,当电流表的示数变化范围为1~1.5 A时,电压表的示数变化了5 V,则定值电阻$R_{2}$所消耗功率的变化范围是(C)

A.3~3.9 W
B.10~16.9 W
C.10~22.5 W
D.5~10 W

答案： C

5. 如图所示,电源电压为4.5 V,电流表测量范围为“0~0.6 A”,滑动变阻器R规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响)。闭合开关S后,灯L不发光,电压表有示数,电流表无示数。经检查,故障出现在R上,则R断路(选填“断路”或“短路”)。排除故障后,在保证电路各元件安全的情况下,移动滑动变阻器的滑片,电流表的示数变化范围是0.3~0.5 A。

答案： 断路 0.3~0.5 A

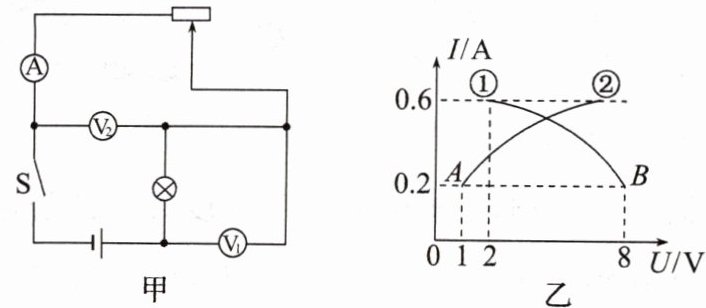

6.(2024秋·福州质检)如图甲所示,闭合开关S,调节滑动变阻器的滑片从最右端滑至灯正常发光的位置,电流表与两电压表示数的变化关系如图乙所示。则电源电压为9V,小灯泡电功率的变化范围是0.2~4.2W。

答案： 【解析】由电路图甲可知,小灯泡与滑动变阻器串联,电压表V₁测小灯泡两端的电压,电压表V₂测滑动变阻器两端的电压。当滑片位于最右端时,滑动变阻器接入电路中的电阻最大,此时电路中的电流最小,并且滑动变阻器分得的电压最大,由图像乙知,①是电流表与电压表V₂示数关系图线,②是电流表与电压表V₁示数变化图线。当滑片在最右端时,电路中的最小电流I₋=0.2 A,此时小灯泡两端的电压Uₗ=1 V,滑动变阻器两端的电压Uᵣ=8 V,则电源电压U=Uₗ+Uᵣ=1 V+8 V=9 V,此时小灯泡的功率最小值P₋=UₗI₋=1 V×0.2 A=0.2 W。当电流表示数最大时,小灯泡正常发光,由图乙可知,此时电路电流I₊=0.6 A,滑动变阻器两端的电压Uᵣ'=2 V,小灯泡的额定电压Uₗ'=U-Uᵣ'=9 V-2 V=7 V,小灯泡的额定功率Pₗ=Uₗ'I₊=7 V×0.6 A=4.2 W。因此小灯泡电功率的变化范围是0.2~4.2 W。答案:9 0.2~4.2
