4.(2024·石家庄期中)如图所示是兴趣小组研究并联电路电流特点的实物图,实验中保持电源电压不变,先闭合开关$S_1$(C)
A.甲表和乙表均有示数
B.再闭合开关$S_2,$乙表示数大于甲表示数
C.再闭合开关$S_2,$甲、乙两表示数均变大
D.再闭合开关$S_2,$甲表示数不变,乙表示数变大

答案： C

5.如图所示,电源电压保持不变。先将开关$S_1$和$S_2$闭合,再断开$S_2,$电压表的示数变小,电流表的示数变小。(均选填“变大”“变小”或“不变”)

答案： 变小 变小

一题多变3
如图甲所示是小明为了检测酒驾行为而设计的一款酒精气体浓度检测仪的电路图,其电源电压保持不变,R₀为定值电阻,R为酒精气体浓度传感器(气敏电阻),R的阻值与酒精气体浓度的关系如图乙所示。接通电源,当传感器酒精气体浓度增大时,电路的总电阻变小,电流表的示数变大,电压表的示数变小,电压表的示数与电流表的示数的比值变小,R₀两端的电压变大。(均选填“变大”“变小”或“不变”)

答案： 变小 变大 变小 变小 变大

6.(2024秋·长沙质检)某物理兴趣小组设计了一款测量体重的装置,其结构原理如图所示。电源电压恒定$,R_1$是定值电阻。$R_2$是压敏电阻,其阻值随所受压力的增大而减小。当体重比小希重的小阳站在装置上时,电表示数变化情况正确的是(A)

A.电压表和电流表示数都变大
B.电压表和电流表示数都变小
C.电压表示数变小,电流表示数变大
D.电压表与电流表的示数比值变大

答案： A

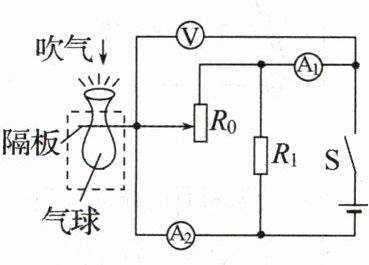

7.(2024·德阳中考)2024年3月,德阳市青少年科技创新代表队在第38届四川省青少年科技创新大赛中取得优异成绩。如图所示是本次大赛我市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小;R₀为滑动变阻器$,R_1$为定值电阻,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R₀接入电路的阻值变小,下列说法正确的是(D)

A.电压表示数不变,电流表$A_1$示数变小
B.电压表示数不变,电流表$A_2$示数变小
C.电压表示数变小,电流表$A_1$示数变大
D.电流表$A_1$示数变大,电流表$A_2$示数变大

答案： D

8.(2024·广州中考)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(A)

A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A
