6. 两个小灯泡连接在同一电路中,用电压表测得它们两端电压相等,下列说法中正确的是(C)
A.两个小灯泡一定是串联
B.两个小灯泡一定是并联
C.两个小灯泡可能串联,也可能并联
D.通过两个小灯泡的电流一定相等

答案： C

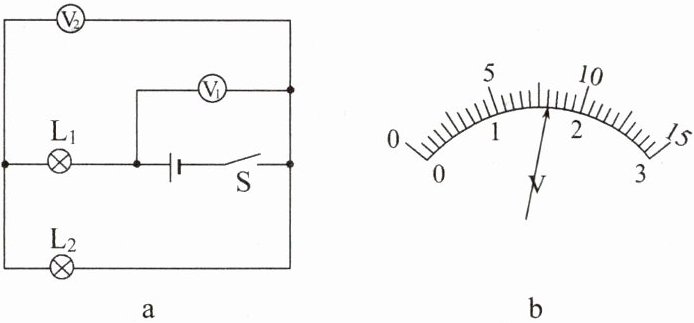

7.(2025·天津期中)如图a所示电路中,当闭合开关后,两个电压表指针偏转均如图b所示,则灯泡$L_1$和$L_2$两端的电压分别为(D)
A. 8 V和1.6 V
B. 1.6 V和8 V
C. 1.6 V和6.4 V
D. 6.4 V和1.6 V

答案： D

8.(2025·济南期末)如图所示,电源电压恒定,当只闭合S时,灯泡$L_1、$$L_2$均发光。当S、$S_1$闭合$,S_2$断开时,电压表的示数为1 V,当S、$S_2$闭合$,S_1$断开时,电压表的示数为3 V,则下列选项正确的是(C)

A.电源电压为4 V

B.L_1$两端电压为2 V$
$C.L_2$两端电压为2 V
D.电压表只能测量电源电压

答案： C

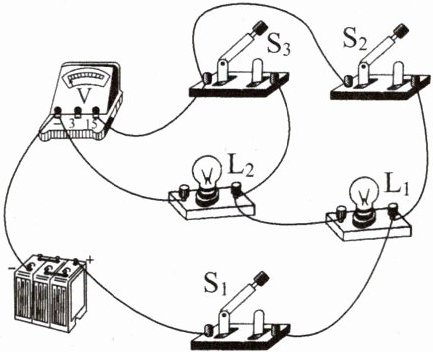

9.(2025·淄博二模)如图所示,由3节新铅蓄电池组成的电源电压不变,灯$L_1、$$L_2$完全相同。闭合$S_1,$断开$S_2、$$S_3,$灯$L_1、$$L_2$是串联的。闭合$S_1、$$S_2,$断开$S_3,$电压表示数为$U_1= $6V；闭合$S_1、$$S_3,$断开$S_2,$电压表示数为$U_2,$则$U_1∶U_2= $2:1。

答案： 串 6 2:1

10.(2024秋·大同期中节选)小刚和小丽用如图甲所示的电路探究串联电路的电压关系。

(1)小刚用电压表测量灯$L_1$两端的电压时,直接选用0~3 V的测量范围,小丽说这样不行,规范的操作方法应该是采用试触法选择合适的测量范围，即先选用0~15 V的测量范围试测，如果示数小于3V,再改用0~3 V的测量范围进行测量。
(2)如图乙所示,他们在测量灯$L_1$两端的电压时,两灯突然熄灭,电压表的示数变为0。小刚再用电压表检测灯$L_2$两端的电压,电压表的示数等于电源电压。由此判断出,发生的故障可能是灯$L_{2}$断路；
(3)排除故障后,他们继续实验,反复测量后发现,灯$L_1$和$L_2$两端的电压均相等。造成该现象的原因是两个小灯泡的规格相同；
(4)接着“探究并联电路电压的规律”时,小刚发现了一个现象：连接并联电路,闭合开关后,原来的两个小灯泡都变亮了,对于该现象,可能的原因是并联后两个灯泡的电压都等于电源电压,与原来相比变大了。

答案：
$(1)$采用试触法选择合适的测量范围，即先选用$0~15 V$的测量范围试测，如果示数小于$3V,$再改用$0~3 V$的测量范围进行测量$ $　　
$(2)$灯$L_{2}$断路$ $　　
$(3)$两个小灯泡的规格相同$ $　　
$(4)$并联后两个灯泡的电压都等于电源电压$,$与原来相比变大了　　

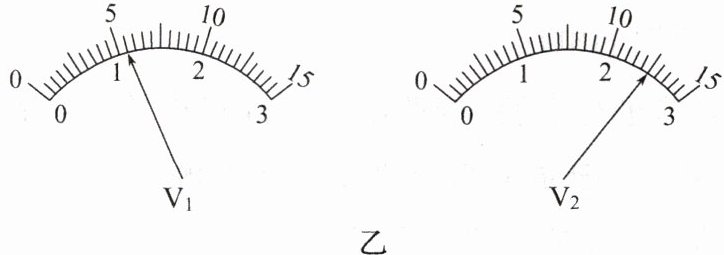

11.(科学思维)如图甲所示的电路中,开关S闭合后$,V_1、$$V_2$的示数分别如图乙所示,则$V_1$的示数为5.5V,$L_1$两端的电压为3V。

答案： 5.5 3
