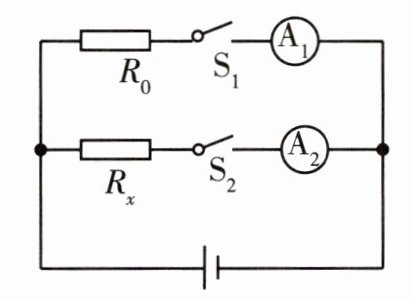

1 利用如图所示的电路来测量未知电阻$R_{x}$的阻值,$R_{0}$的阻值已知。

类题讲解
(1)将实验过程补充完整：
①对照电路图连接电路,闭合开关$S_{1}$,记下电流表$A_{1}的示数I_{1}$,则电源电压$U=$$I_{1}R_{0}$；
②断开开关$S_{1}$,再闭合开关$S_{2}$,记下电流表$A_{2}的示数I_{2}$；
③断开开关,整理器材。
(2)用测得的物理量和已知物理量表示待测电阻$R_{x}=$$\frac {I_{1}R_{0}}{I_{2}}$。

答案：
(1)①$I_{1}R_{0}$
(2)$\frac {I_{1}R_{0}}{I_{2}}$

(1)根据电路图连接电路时,开关$S_{1}$应处于断开(填“断开”或“闭合”)状态。
(2)当$S_{1}$闭合、$S_{2}$断开时,电流表示数为0.2A。
(3)当开关$S_{1}$、$S_{2}$都闭合时,电流表指针偏转超过了0~0.6A的量程,改接大量程后,电流表指针恰与第(2)步读数时指针所指的位置相同,则此时电流表的示数为1A。
(4)若电源电压恒定不变,根据上述数据计算出$R_{x}= $2.5Ω。

答案：
(1)断开
(3)1
(4)2.5

(3)闭合开关,将滑动变阻器的滑片移动到阻值最小时,记录电流表示数$I_{1}$；
(3)接下来,将滑片移动到阻值最大处,记录电流表示数$I_{2}$。
(4)未知电阻表达式：$R_{x}=$$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$。(用已知量和所测得的物理量表示)

答案：
(3)阻值最大处
(4)$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$

(2)闭合开关S,将滑动变阻器的滑片P移到b端,记录电流表示数$I_{2}$。
(3)写出待测电阻的表达式：$R_{x}=$$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$(用已知量和所测得的物理量表示)。

答案：
(2)b端
(3)$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$

①闭合开关S、$S_{2}$,断开开关$S_{1}$,调节滑动变阻器的滑片,使电流表的示数$I_{1}=$$\frac {3.8V}{R}$。
②闭合开关S、$S_{1}$,断开开关$S_{2}$,保持滑动变阻器滑片的位置不变,读取电流表的示数记为$I_{2}$,则灯泡正常发光时的电阻表达式$R_{x}=$$\frac {3.8V}{I_{2}-I_{1}}$(用$I_{1}$、$I_{2}$和已知的物理量表示)。

答案： ①$\frac {3.8V}{R}$ ②S、$S_{1}$,断开开关$S_{2}$ $\frac {3.8V}{I_{2}-I_{1}}$
