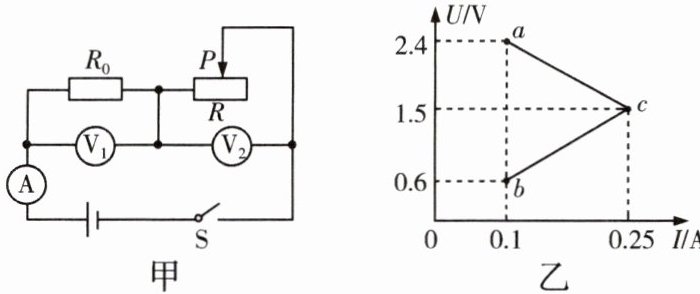

6 如图甲所示,电源电压U恒定,$R_{0}$为定值电阻,R为滑动变阻器。闭合开关S,调节滑动变阻器的滑片P,两电压表$V_{1}$、$V_{2}$的示数随电流表示数变化的图像如图乙所示,则下列说法错误的是(C)

A.图乙中的ac段表示电压表$V_{2}$的示数随电流表示数变化的图线
B.电源电压$U= 3.0V$
C.定值电阻$R_{0}= 24Ω$
D.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375W

答案： C

7 [2024达州中考]如图甲所示,将定值电阻$R_{1}$与规格为“40Ω 2A”的滑动变阻器$R_{2}$连入电源电压恒定不变的电路中。移动滑片P,$R_{2}$的电功率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压$U=$24V,$R_{1}$的阻值为20Ω,电路的最大电功率为28.8W。

答案： 24 20 28.8

8 [2024南阳二模]如图甲是测量室内环境甲醛浓度的原理图,电源电压$U= 12V$,定值电阻$R_{1}= 10Ω$,R为气敏电阻,其电阻随污染指数的关系如图乙所示。当污染指数增大时,电压表的示数将变大。当电压表示数为3V时,电路的总功率为3.6W,污染指数为100。

答案： 变大 3.6 100

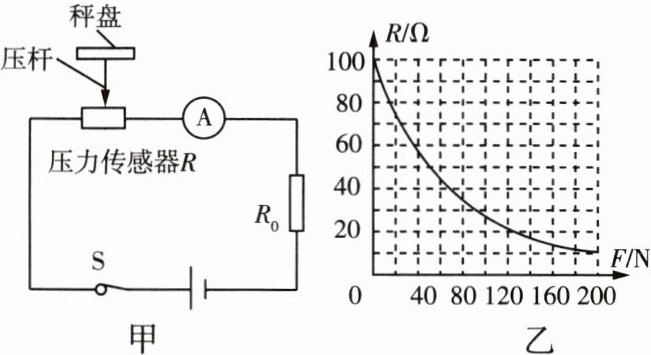

9 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12V,$R_{0}= 20Ω$,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像。(g取10N/kg)

(1)定值电阻$R_{0}$的作用是保护电路。
(2)该电子秤显示0N时,电路中的电流为多少？
解：压力传感器所受压力为零时，由题图乙可知压力传感器的阻值为100Ω，此时$R_{总} = 20\Omega + 100\Omega = 120\Omega$，$I = \frac{U}{R_{总}} = \frac{12V}{120\Omega} = 0.1A$。
(3)压力传感器的功率达到最大时,被测物体的质量为多少？
解：压力传感器的功率$P = UI_{1} - I_{1}^{2}R_{0}$，根据数学知识可得，当电流$I_{1} = \frac{U}{2R_{0}} = \frac{12V}{2×20\Omega} = 0.3A$时压力传感器的功率最大，此时$R = R_{0} = 20\Omega$，由题图乙可知，压力传感器受到的压力为120N，被测物体的质量$m = \frac{G}{g} = \frac{F}{g} = \frac{120N}{10N/kg} = 12kg$。

答案： 解：
(1)保护电路
(2)压力传感器所受压力为零时，由题图乙可知压力传感器的阻值为100Ω，此时$R_{总} = 20\Omega + 100\Omega = 120\Omega$，$I = \frac{U}{R_{总}} = \frac{12V}{120\Omega} = 0.1A$。
(3)压力传感器的功率$P = UI_{1} - I_{1}^{2}R_{0}$，根据数学知识可得，当电流$I_{1} = \frac{U}{2R_{0}} = \frac{12V}{2×20\Omega} = 0.3A$时压力传感器的功率最大，此时$R = R_{0} = 20\Omega$，由题图乙可知，压力传感器受到的压力为120N，被测物体的质量$m = \frac{G}{g} = \frac{F}{g} = \frac{120N}{10N/kg} = 12kg$。
